MOS管热阻的计较公式：
Rth = (Tj- Ta) / P。
此中，Rth为MOS管的热阻，单元为°C/W；Tj为MOS管的结温，单元为°C；Ta为MOS管的情况温度，单元为°C；P为MOS管的功率消耗，单元为W。
MOS管的热阻计较触及以下方面：
稳态热阻：
稳态热阻是指在稳定任务状况下，两丈量点之间的温差与经由进程散热面的能量之比。
公式为：[ R_{\Theta} = \frac{\Delta T}{Pd} ] 此中，[ \Delta T ] 是温差，[ Pd ] 是单元时候内经由进程散热面的能量。稳态热阻是一个反应散热体散热机能的参数，其值越大，散热越慢。
瞬态热阻：
瞬态热阻用于权衡电路中开关时辰、浪涌时辰等刹时的与散热相干的才能。它反应了散热体在热惯性的感化下，在热通报进程中对热阻的转变。瞬态热阻的界说是在某一时候距离开端，两测试点的温度变更与引发这一变更的耗散功率之比。
MOS管的热阻参数：
数据手册中通常供给的热阻参数，如RJA或RBJC，是指从MOS管的结温到四周情况的热阻。比方，RBJC表现MOS管结温到外表的热阻。
计较体例示例：
对给定的MOS管，能够利用其数据手册中供给的热阻参数（如RJA=62℃/W）来计较温升。比方，当MOS管以5A的电流任务时，能够计较温升为[ Pd * Rja = I^2 * Rds(on) * Rja ]。
散热前提的影响：
差别的散热前提（如MOS管是不是焊接到PCB或间接裸露在氛围中）会影响其散热机能，从而影响热阻的计较。比方，焊接到PCB上的MOS管比拟间接裸露在氛围中的MOS管具备更小的热阻。
封装范例的影响：
差别封装的MOS管（如To-220封装）在计较热阻时须要斟酌差别的散热途径和前提。比方，若是不利用散热器，须要利用Rja来计较温度。
稳态热阻：两处丈量点温差△T，单元时候内经由进程散热面的能量为Pd，热阻RΘ=△T/Pd，单元℃/W。它是一个反应了散热体散热机能的参数。热阻越大，散热越慢。（字面意义懂得也很简略，障碍热量通报的才能）

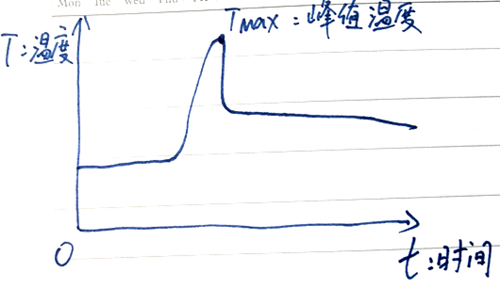

瞬态热阻：由于电子器件的温升并不必然很是光滑。峰值温度常常比均匀温度加倍致命。以是峰值温度成了限定器件任务特征的首要身分。
温度的峰值常常呈现在脉冲宽度tp较短，占空比D低的情况下，这申明器件的温升不只仅与Pd相干了，还和脉冲宽度、脉冲外形（方波、锯齿波、正弦波这类的典范波形）、频次等有接洽关系。稳态热阻的范围性就闪现出来了。以是引入了瞬态热阻，用来权衡电路中开关时辰、浪涌时辰等刹时的与散热相干的才能。
瞬态热阻的界说：在某一时候距离的开端，两处测试点的温度变更与引发这一变更的，在该时候距离起头时按阶跃函数变更的耗散功率之比。ZΘ=r（tp，D）RΘ
r（tp，D）表现脉冲宽度与占空比之间的一个比例。不丢脸出瞬态热阻与稳态热阻具备接洽关系性。瞬态热阻反应了散热体在热惯性的感化下，在热通报的进程中对热阻的转变。

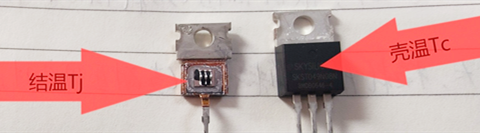

2、结温与壳温

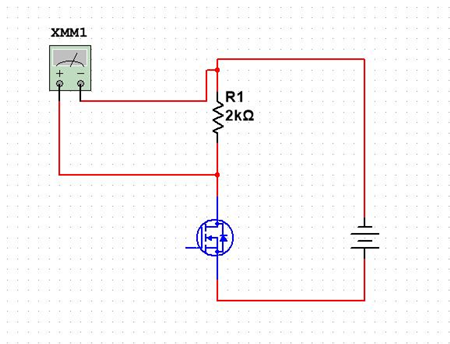

3、测试电路
万用表测得数据记为UR；
Mos体二极管电压、电流记为Uf，If；
电源电压记为U。
丈量mos热阻
第一步：将电路板置于温箱中，近似于下图装备。首要是为了保障静态无风状况。加热后，使其内部到达热均衡。即Tj=Tc。这个温度（T1）不能太低，由于温度太低，结暖和壳温不能够不异。
电路中利用的电阻R为2KΩ，迟缓调理电源电压U至20.7V时（二极管通态压降为0.6-0.8摆布），mos的体二极管电流If到达10mA。
坚持U稳定，进步温度，记实UR与对应温度。根据Uf=U-UR，得出数据；
第二步：将温箱温度调回T1，并放入一个热电偶丈量温箱内情况温度Ta，进一步确认数据精确性。再毗连一个热电偶至MOS，丈量壳温Tc。固然现实丈量的mos应当已焊接在电路板上了。
在坚持温箱温度稳定的情况下。晋升If（进步 U），记实万用表读数Uf。根据Pd=Uf*If获得差别时辰的耗散功率。
第三步，敏捷下降If至10mA。行将电源电压U下降至20.7V。记实此时的Uf后，去第一步中搜集的表格里，找对应的温度，即Tj。
终究，根据公式计较热阻：
结到壳的热阻RΘjc=(Tj-Tc)/Pd
壳到情况的热阻RΘca=（Tc-Ta）/Pd
结到情况的热阻RΘja=(Tj-Ta)/Pd
这类体例是尝试室大略估量热阻的一种体例。
