若何丈量mos的内阻,mos管内阻丈量体例-KIA MOS管
信息来历：本站 日期：2024-05-22
MOS管的内阻是指其在任务状况下，对电流变更所产生的电压变更的呼应才能。内阻的巨细间接干系到MOS管的旌旗灯号缩小才能、开关速率和功率消耗等身分。是以，精确丈量MOS管的内阻对确保电路的不变性和机能相当首要。
1、给mos管gs两头加上10V电压，导通mos管。
2、给mos管DS经由过程1A电流，能够利用带限流的电源，把限流调到1a，电压调到0.1V。
3、用高精度万用表丈量（六位半）丈量MOS管DS端电压V。
MOS管的Ron=V/1A。
MOS管内阻的测试体例包含以下：
一种经常利用的丈量MOS管内阻的体例是操纵恒流源电路，经由过程将MOS管与恒流源和电压丈量仪毗连，而后转变恒流源的电流，丈量MOS管两头的电压变更，从而计较出其内阻值。另外，还能够利用交换旌旗灯号源和示波器来丈量MOS管在差别频次下的内阻，以取得更周全的参数信息。
利用万用表测试MOS管：起首，须要将MOS管从电路中拆下来，并确保其上不电压施加。而后，利用万用表的二极管测试功效来测试MOS管的正负极性。经由过程丈量正负极之间的电阻值，能够判定MOS管是不是一般任务。
利用示波器测试MOS管：示波器能够显现MOS管输入和输入之间的波形，赞助判定MOS管的任务状况。在测试时，须要将示波器的探头毗连到MOS管的输入和输入端口，并察看波形的变更。经由过程阐发波形的幅度和频次，能够判定MOS管是不是一般任务。

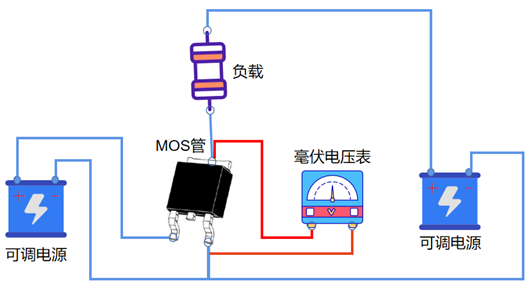

MOS管内阻测试电路
mos管内阻巨细由甚么节制？
mos管的内阻巨细首要由器件的电流、沟道长度和沟道宽度决议，而漏极结电阻巨细首要由资料的特征和工艺参数决议，沟道电阻与电流成反比，与沟道长度呈正相干，与沟道宽度呈反相干。是以，在设想mos管时，须要按照详细的利用场所和须要的电机能挑选适合的沟道长度和宽度，以到达适合的内阻。
