mos管驱动继电器电路图分享-KIA MOS管
信息来历：本站 日期：2024-05-20

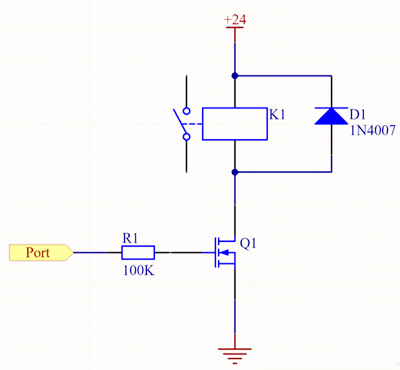

D1感化是泄放继电器的反向电动势
继电器参数
24V继电器 电大负载25A/250VAC，线圈电阻640欧。流过线圈的电流为37.5mA。
继电器的线圈为理性负载，在通电和断电的刹时，会发生反向电动势，通电时这个电动势与电源标的目的不异，上正下负，电源能够接收绝大局部。
断电时这个电动势与电源标的目的相反，下正上负，此时二极管D1导通，将这个电动势短路泄放掉。对高压电路，二极管用1N4007就能够了，耐压1000V，电流1A，自制好用。讲求的能够用快规复二极管，机能更好些。泄电流略大，此处能够疏忽。
MOS管选型
这个MOS管的选型很简略，关头参数只触及电压和电流便可，其余可不作斟酌。
耐压：1.2~1.5倍电源电压或更高
电流：5倍任务电流妥妥的够，即150mA以上。
功耗：普通管子的Rds只要几十毫欧，功耗必定知足需要。
开关频次：继电器的举措频次不能够跨越100Hz，普通管子都够。
N沟道的普通比P沟道的自制，这个选型时要注重。
