MOS管开关电路尖峰电流接收电路阐发：
申明：此种体例固然能够或许使支路上的电流削峰，但同时致使了开关速度变慢，谨严参考，还需优化。
因为MOS管极间寄生电容的存在，特别是漏极/栅极电容，致使了MOS管开关发生了电流尖峰，而电流尖峰能够当作是一个冲激旌旗灯号，按照傅里叶变更可知，冲激旌旗灯号在频域规模很宽，继而此开关电路能够会影响后续硬件测试，比方功放中引入杂波。

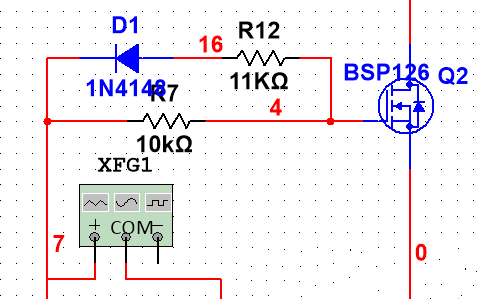

电路以下，此中R7接旌旗灯号发生器（1KHz方波），节制MOS管通断，R12和二极管D1是MOS管寄生电容放电电路：

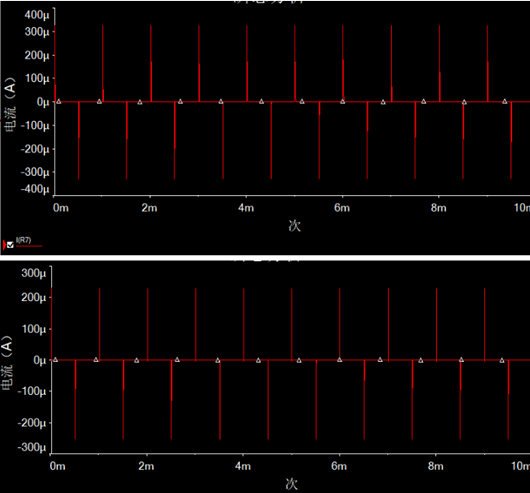

察看能够发明，R7与R12上有着尖峰电流。

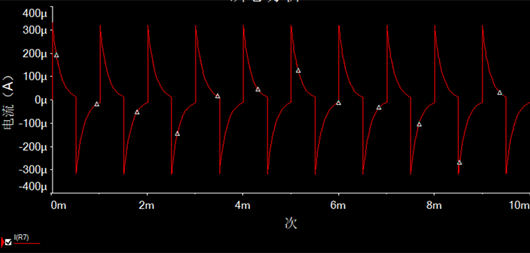

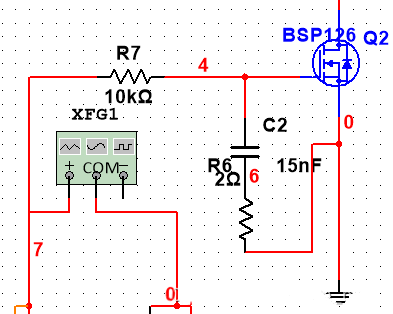

此时阐发以下，因为每次寄生电容放电和二极管的反向规复电流会发生尖峰电流，现去掉二极管，并在MOS管栅极和源极接入电容C2和电阻R6，使得每次低电平来时，寄生电容放电给电容C2充电，以此削峰。
但须要注重的是开关时候从本来的20us耽误至了100us，不合适高速电路了。
