mos管短路掩护电路图文分享-KIAMOS管
信息来历：本站 日期：2024-05-17

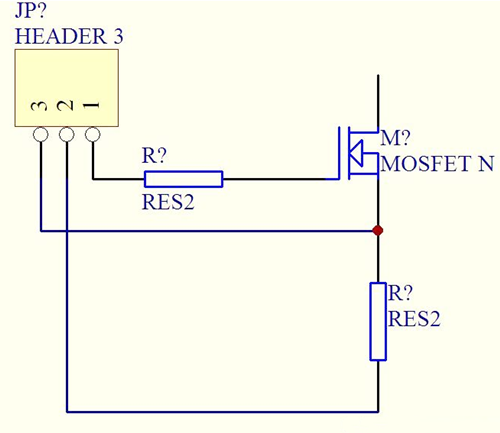

带短路掩护锁定的驱动的3脚为短路旌旗灯号检测入端；2脚为驱动地；1脚为驱动输入。
当电路存在短路的时辰流过MOS的电流很大在S极电阻两头发生的压降致使三极管由停止进入导通（固然导到甚么水平详细跟MOS的跨导有关系），是以驱动电阻下面有压降，MOS进入缩小区。
这个时辰高电压不会经由过程MOS停止强电流放电，因此芯片不会有局部过热的能够，在很短的时辰内掩护电路检测到短路存在封闭并锁定驱动电压输入，MOS仅蒙受了举措时辰内的恒流功率消耗，宁静性获得了很大进步。
此电路仅作为懂得道理利用详细参数看现实工况拔取。
S级的电阻是按照选定的MOS的IDM(Pulsed Drain Current留余量)选定的，至于跨导这个不是首要因数；

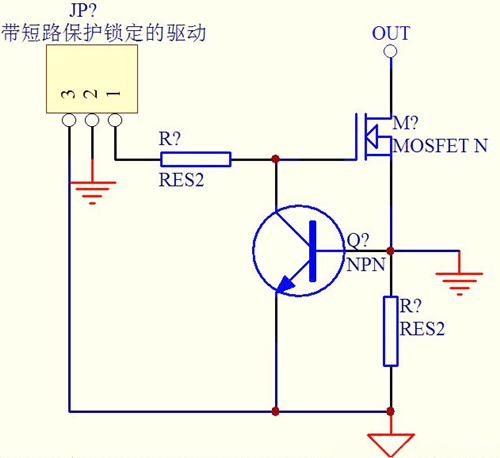

这里三极管并不任务在开关状况他只是按照MOS的瞬态电流值调剂MOS的驱动电压，保障在短路呈现的时辰IDM不至于超越宁静任务规模，这个时辰因为在1US乃至更短的时辰内驱动已被关断并锁定，以是不存在过功消耗，三极管的反应时辰越快越好，实在这个电路是电流负反应电路演化过去的，电路以下:
