mos管并联均流电路详解,电路图分享-KIA MOS管
信息来历：本站 日期：2024-05-16
MOS管并联体例，为了使并联电路中每一个MOS管尽能够的均流，在设想并联电路时需要斟酌以下身分 ：
1、饱和压降VDs或导通RDSon：对一切并联的MOS管而言，导通时其管压降是不异的，其成果必然是饱和电压小的MOS管先流过较大的电流，跟着结温的降低，管压降逐步增大，则流过管压降大的MOS管的电流又会逐步增大，从而加重管压降小的MOS管的任务压力。是以，从道理上讲，因为N沟道功率型MOS管的饱和压降VDs或导通电阻RDSon具备正的温度特征，是很合适并联的。
2、开启电压VGS（th）：在统一驱动脉冲感化下，开启电压VGS（th）的差别，会引发MOS管的守旧时辰差别，进而会引发先守旧的MOS管起首流过全部回路的电流，若是此时电流偏大，不加以限定，则对MOS管的宁静任务形成要挟；
3、守旧、关断提早时候Td（on）、td（off）；守旧回升、关断降落时候tr、tf：一样，在统一驱动脉冲感化下，td（on）、td（off）、tr、tf的差别，也会引发MOS管的守旧／关断时辰差别，进而会引发先守旧／后关断的MOS管流过全部回路的电流，若是此时电流偏大，不加以限定，则一样对MOS管的宁静任务形成要挟。
4、驱动极回路的驱动输出电阻、等效输出电容、等效输出电感等，均会形成引发MOS管的守旧／关断时辰差别。从上所述，能够看出，只需保障不管在守旧、关断、导通的进程流过MOS管的电流均使MOS管任务在宁静任务区内，则MOS管的宁静任务取得保障。为此，本文提出一种MOS管的新的并联体例，侧重于均流方面的研讨，可有效的保障MOS管任务在宁静任务区内，进步并联电路的任务靠得住性。
1.NMOS高端驱动：MOS管能够用来节制电源的上电时序，使一端从另外一端取得电流。当电路中电流很大时，因为异性能的NMOS导通电阻小于PMOS，是以驱动电路普通接纳NMOS，利用时需要确保栅极驱动电压高于源极电压。
2.NMOS低端驱动：NMOS用于低端驱动时，NMOS的源极接地，只需在栅极加载必然驱动电压，就能够驱动NMOS的漏极和源极导通了。

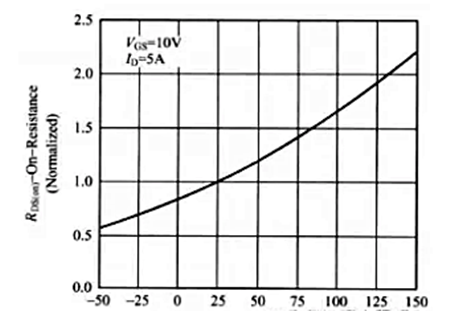

3.PMOS高端驱动：PMOS用于高端驱动时，源极接外接电源，漏极接后续负载，节制栅极电位为低电日常平凡，PMOS导通，PMOS具备较大的导通电阻，价钱比NMOS贵。差别于BJT管，MOS管具备正温度系数，温度降低时，导通阻抗会逐步变大，以下图所示：

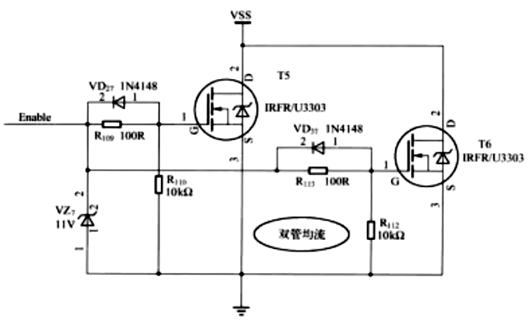

按照MOS管的这一特征合适并联电路中的均流，是以当电路中的电流很大时，普通会接纳并联MOS的体例来停止分流。以下图所示为并联MOS管完成电流平衡电路。
如上图电路，接纳MOS停止电流均流，当此中一起电流大于另外一起MOS中的电流时，电流大的MOS发生的热量就会多，从而引发导通阻抗的增大，减小流过的电流。MOS管之间按照电流巨细的差别来频频调理，最初可完成两个MOS管之间电流的平衡。注重：两个MOS管要完整分歧，散热过孔分歧、规划分歧、共用散热片，确保任务情况分歧。
