mos管恒流电路,恒流电路图道理分享-KIA MOS管
信息来历：本站 日期：2024-05-15
运放恒流源电路的根基道理是操纵运放的反应机制来节制输出电流。当输出电压变更时，运放会主动调剂输出电压，以坚持输出电流不变。这类电路的长处是简略易用，但输出电流规模无限。
MOS管恒流电路的根基道理是操纵MOS管的特征来节制输出电流。当MOS管的栅极电压变更时，其导通电阻也会变更，从而节制输出电流。这类电路的长处是输出电流规模大，但须要注重MOS管的温度漂移和不变性题目。
运放和MOS管构成的恒流驱动电路是一种经常使用的电路设想。在现实操纵中，运放和MOS管能够连系起来构成更庞杂的恒流驱动电路。比方，能够先用运放调剂输出电压，再用MOS管节制输出电流，以完成更切确的恒流节制。另外，还能够经由过程调剂电路中的电阻和电源电压等参数，来优化电路的带负载才能和不变性。

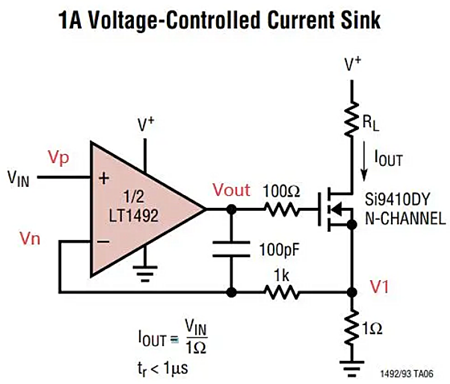

当负载电流Iout增添时，采样电阻1Ω上的电压V1增添，从而运算缩小器反相输出端电压Vn增添；从而致使同相输出端Vp和反相输出端Vn之间的差值减小，而后运算缩小器输出端Vout电压减小（即MOS管的驱动电压降落），从而MOS管等效电阻变大（该电路中MOS等效为可变电阻器），致使Iout减小。以是当Iout增添时，Iout会减小，从而构成负反应。
因为存在负反应，以是“虚短”和“虚断”成立，因而Vn=Vp=Vin，且V1=Vn；以是流过负载的电流Iout=Vin/1Ω（图中也有标注公式）。

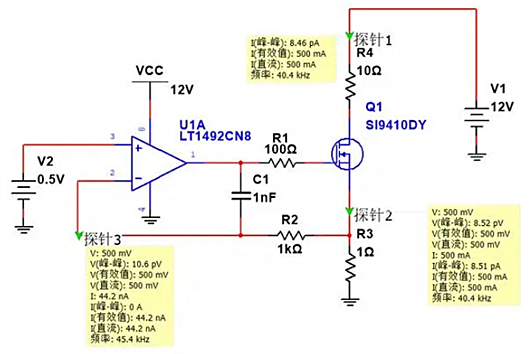

按照仿真，能够进一步印证咱们的设法。如上推导一样，该电路经由过程节制同相输出端电压Vp来完成恒流。仿真图中负载电流即是0.5V/1Ω=0.5A。图中C1感化为在运放上电刹时成立瞬态的负反应通路，让运放不变（因为反应回路较慢）。在一般任务后，C1等效为开路。
注重事变：
采样电阻（图中1Ω精度拔取），尽可能挑选高精度，高温漂的紧密电阻。因为该采样电阻间接影响恒流源电路电流的精度。
MOS管功耗会很大（须要时能够MOS并联分流）。
比方仿真图中Si9410上两头的压降为6.5V，因为负载电流为0.5A，以是MOS管上的热损功率为6.5V*0.5A=3.25W

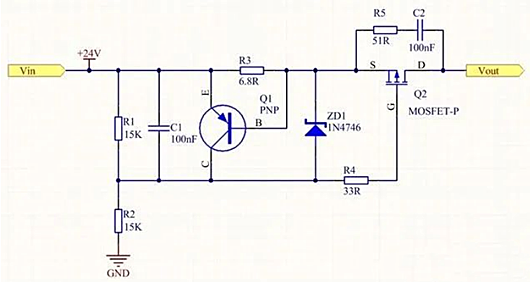

上图是一个限流恒流电路，当电流低于阈值时，输出电流由负载决议，当负载减轻，输出电流到达阈值时，输出电流不变在阈值坚持恒定，负载再减轻的话，输出电流也坚持恒定，而输出电压Vout会跟着负载减轻而降落。
图中R1和R2为分压电阻，使MOS管Q2的Vgs电压牢固为12V.ZD1为稳压二极管，避免输出电压动摇时，Q2的Vgs电压跨越限定，掩护MOS管。详细稳压管参数可按照MOS管规格书中Vgs限定参数来挑选。
电容C1为缓启动电容，刚上电时，因C1上电压为零，A点的电压最高，跟着电容充电，充电电流愈来愈小，A点的电压逐步降落，电容上的电压也愈来愈大，从而确保Q2的Vgs是迟缓增大的。完成Q2开关举措的缓启动。
