给一个不带调子节制功放加装一个高低音电路，即调子节制电路，能够知足衬着某种氛围、到达某种结果、或弥补扬声器体系及放音场合的声响缺乏。调子节制便是报酬地转变旌旗灯号里高、低频的成份，这个节制进程实在并不转变节目里各类声响的调子（频次），所谓“调子节制”只是个习气叫法，现实上是“高、低音成份调理”或“音色调理”。
一个杰出的调子节制电路，要有充足的高、低调子节规模，但又同时请求高、低音从最强到最弱的全部调理进程里，中音旌旗灯号（凡是指1000赫）不产生较着的幅度变更，以保障音量大抵稳定。

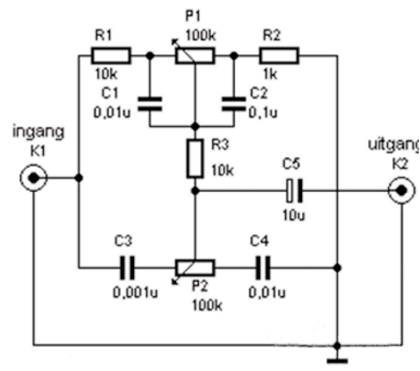

这是一个简略的调子节制电路。这个电路是主动式的，它不须要电源，对音频电平不缩小感化，并且有一定的减弱。
该电路被机关成两个T形过滤器，以一样的体例作为矫捷的低音和高调子子节制。两个T型过滤器左臂毗连到音频输入端，右臂毗连到地，中间点毗连输入端。
P1和P2节制低音低音。想听到更多的低音，你应当把P1向R1的标的目的挪动。而比拟之下，更多的低音，你应当在向C3的标的目的挪动P2。
固然，这并不是一个高品质的调子节制电路，但它最合适用于小型缩小器，如250毫瓦的缩小器。须要注重的是电路任务在线路电平，他们必须进入最初缩小阶段再行输入。

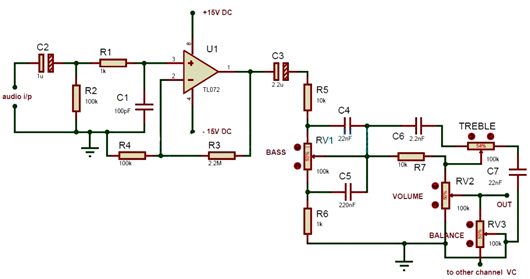

音频调子电路首要由两局部组成，一是缩小器，二是无源调子节制电路。
缩小器级：
缩小级接纳TL072同相缩小器。为了向运算缩小器供给反应，电阻器 R3 安排在引脚 1 和 2 之间。经由过程电阻器 R4，运算缩小器的引脚 2 接地。利用电阻器 R3 和 R4 设置运算缩小器的增益。在同相形式下，运算缩小器的增益为
AV = 1+ (R3/R4) (R3/R4) (R3/R4) (R3/R4) (R3/R)
第一级的输入阻抗约莫即是R3。 C2 电容器用作去耦电容器和低频停止电容器。电阻器 R2 削减了运算缩小器输入的均衡影响。该电阻器的值应几近即是 R3||R2。
调子节制电路：
调子节制局部具备20dB的加强才能。 RV1 电位器节制该区域的低音，而另外一个电位器节制低音。音量由电位器 RV2 节制，而均衡由电位器 RV3 调理。低音和低音之间的断绝由电阻器 R7 供给。
