PWM直流机电调速电路图：
此电路首要由U1（LM324）和Q1构成。
图中，由U1a、U1d构成振荡器电路，供给频次约为400Hz的方波/三角形波。U1c发生6V的参考电压作为振荡器电路的假造地。这是为了振荡器电路能在单电源环境下也能任务而不须要用正负双电源。
U1b这里接成比拟器的情势，它的反相输入端(6脚)接入电阻R6、R7和VR1，用来供给比拟器的参考电压。这个电压与U1d的输入端(14脚)的三角形波电压停止比拟。当该波形电压高于U1b的6脚电压．U1b的7脚输入为高电平；反之，当该波形电压低于U1b的6脚电压，U1b的7脚输入为低电平。由此咱们可知，转变U1b的6脚电位使其与输入三角形波电压停止比拟。
便可增添或减小输入方波的宽度，完成脉宽调制(PWM)。电阻R6、R7用于节制VR1的竣事点，保障在调理VR1时能够完成输入为全开(全速或全亮)或全关(停转或全灭)，实在际的阻值能够会按照现实电路差别有所转变。

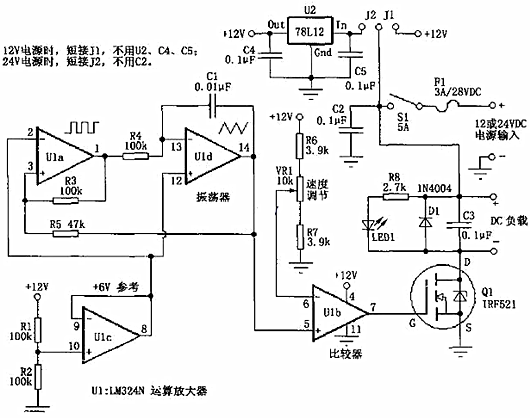

图1中，Q1为N沟道场效应管，这里用作功率开关管(电流缩小)，来驱动负载局部。后面电路供给的差别宽度的方波旌旗灯号经由过程栅极(G)来节制Q1的通断。LED1的亮度变更能够用来唆使电路输入的脉冲宽度。C3能够改良电路输入波形和加重电路的射频搅扰(RFI)。
D1是用来避免机电的反电动势破坏Q1。 当利用24v的电源电压时，图1电路经由过程U2将24V转换成12V供节制电路利用。而Q1能够间接在21v电源上，对Q1来说这与接在12v电源上不甚么区分。
参考图1，转变J1、J2的接法可以使电路任务在差别电源电压(12V或24V)下。当经由过程Q1的电流不跨越1A时，Q1可不用散热器。但若是Q1任务时电流跨越1A时，需加装散热器。若是须要更大的电流（大于3A），可接纳IRFZ34N等替换Q1。
直流机电PWM调速节制电路：

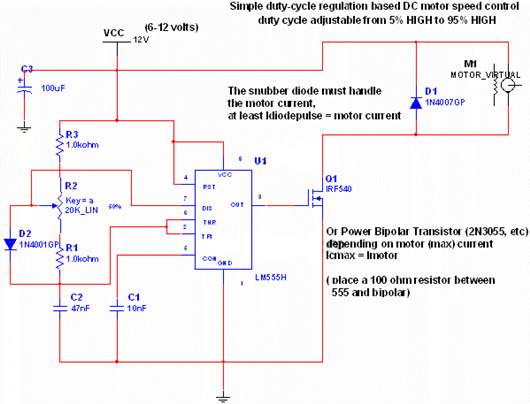

用NE555 pwm节制机电
55供给了杰出的电流才能来驱动MOSFET的疾速驱动场效应管。
主要提醒：
场效应管必须有充足的电流才能鞭策机电。MOSFET 和二极管必须装置散热器 。
