半波整流电路,半波整流电路道理,电路图-KIA MOS管
信息来历：本站 日期：2024-05-09
半波整流电路是操纵二极管的单向导通特征来停止整流的电路，撤除半周、剩下半周的整流体例，叫半波整流。半波整流电路可将交换电转换为直流电。它只能使正半周的输入旌旗灯号输入为正向单向导通电流，而负半周则被完整剔除。这类电路触及一个二极管和一个负载电阻。

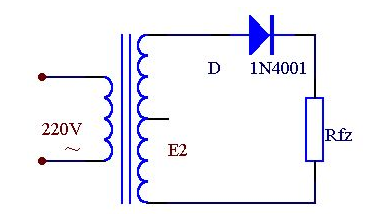

半波整流电路图
上图是一种最简略的整流电路。它由电源变压器B 、整流二极管D 和负载电阻Rfz 组成。变压器把市电电压（多为220伏）变更为所需要的交变电压e2 ，D 再把交换电变更为脉动直流电。
半波整流电路的根基操纵很是简略，输入旌旗灯号经由过程二极管，因为只能经由过程一个标的目的的电流，二极管的整流感化，单个二极管只许可经由过程一半的波形。

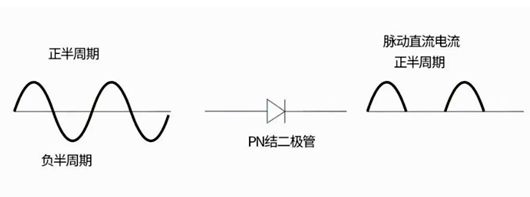

下图说了然半波整流电路的根基道理。
当规范交换波形经由过程半波整流电路时，只剩下一半的交换波形。半波整流电路仅许可交换电压的一个半周期（正半周期或负半周期）经由过程，并将禁止直流侧的另外一个半周期。只要要一个二极管便能够组成一个半波整流电路。实质上，这便是半波整流电路所做的统统。
半波整流电路道理：若何将交换电压转化为直流电压？

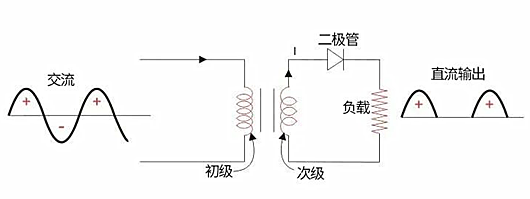

先将高交换电压施加到降压变压器的低级侧，在次级绕组处取得将施加到二极管的低电压。
在交换电压的正半周期间，二极管将正向偏置，电流流过二极管。在交换在交换电压的负半周期间，二极管将反向偏置，电流将被阻断。次级侧 (DC) 的终究输入电压波形，如上图所示。

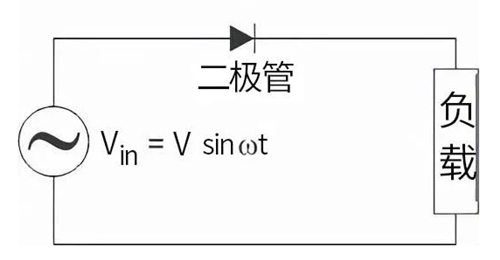

以后专一于电路的次级侧，若是用源电压取代次级变压器线圈，能够将半波整流器的电路图简化为下图。
