MOS管是基于金属-氧化物-半导体布局的场效应晶体管，它的节制电压感化于氧化物层，经由过程调理栅极电势来节制源泄电流。MOS管是FET中的一种，现首要用加强型MOS管，分为PMOS和NMOS。

三极管是基于PN结的二极管，是一种双极型晶体管，三级管内部有两个PN结，别离为集电结和发射结，它经由过程节制发射结的电流来调理集电极的电流。

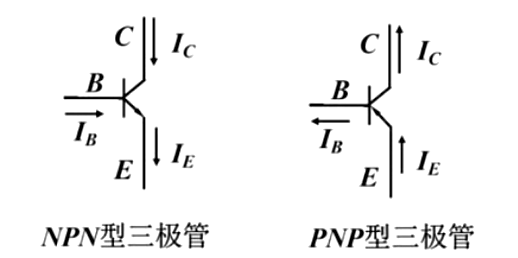

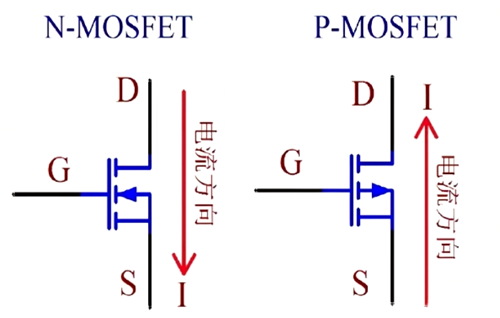

三极管的三个极别离是B(基极)，C(集电极)，E(发射极)；MOS管的三个极别离是G(栅极)，D(漏极)，S(源极)。

三极管和mos管的区分

1、从布局来讲，MOS管有一个金属栅极、一个绝缘层和一个半导体底座，而三极管有一个集电极、一个基极和一个发射极。MOS管是一个四极器件，而三极管是一个三极器件；

2、从节制体例来讲，MOS管经由过程在栅极和底座之间施加电场来节制电流， 而三极管则是经由过程在基极和发射极之间施加电流来节制电流；

3、从输出电阻来讲，MOS管的输出电阻很高， 凡是在数兆欧姆到数百兆欧姆之间，而三极管的输出电阻绝对较低，凡是在几千欧姆到几十万欧姆之间；

4、从输出电容来讲，MOS管的输出电容较小，凡是在几皮法到几纳法之间，而三极管的输出电容较大，凡是在几十皮法到几百皮法之间；

5、从开关速率来讲，MOS管具备更快的开关速率和更小的开关耗损， 这使它们在高频操纵中更加罕见。三极管的开关速率较慢，但在低频和功率操纵中具备上风；

6、从噪声来讲，MOS管的噪声程度凡是比三极管低；

7、从电压容忍度来讲，电压容忍度: MOS管的电压容忍度比三极管高；

8、从靠得住性来讲，靠得住性: MOS管在低温情况下具备较好的不变性，而三极管则在低温情况下轻易破坏。

9、在功率缩小器电路中操纵的三极管和场效应管（MOS管）由于其制作工艺差别，不异制作价钱下，其击DS极击穿电压遍及比三极管高，以是此刻的功率缩小器开关电源大局部都操纵处效应管做开关管。

三极管和MOS管的区分阐发

MOS管是电压节制的元件，而三级管是电流节制的元件。

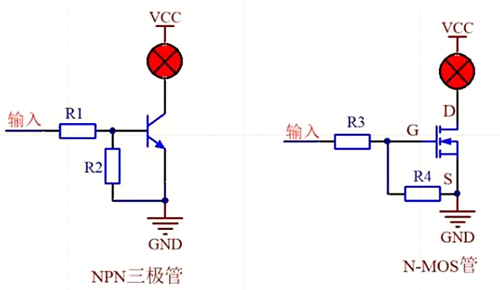

三极管的be极之间能够懂得为存在一个二极管，这也就发生了一个电流的通路，当给三极管施加高电日常平凡，be之间会发生一个延续的电流，此时三极管被翻开；高电平消逝，电流也刹时消逝了，三极管也会封闭;由于保持三极管翻开的须要前提便是三极管be之间存在着持续电流，以是三极管也被称之为电流节制元件。

而对MOS管来讲，栅极和源极之间是不存在通路的，他们之间仅存在一个寄生电容，当给栅极施加高电日常平凡，会在一起头发生一个给寄生电容充电的电流，但除此以外，并不存在其余的电流，他只要要保持栅极和源极之间的电压差，就能够打卡MOS管，乃至由于该寄生电容的存在，当我撤走了栅极的高电平，接在漏极的小灯胆依然是亮着的，晓得寄生电容上的电荷耗损完为止，MOS才会封闭，这便是被称为电压节制元件的缘由。

三极管和MOS管的区分首要表现方面：

任务性子：三极管是电流驱动的，即经由过程节制基极电流来节制集电极和发射极之间的电流；MOS管是电压驱动的，经由过程节制栅极和源极之间的电压来节制漏极电流。

输出阻抗：三极管的输出阻抗绝对较低，而MOS管的输出阻抗凡是很高。

本钱：三极管凡是本钱较低，MOS管本钱较高。

功耗：三极管的功耗绝对较大，MOS管的功耗较小。

驱动才能：三极管合用于数字电路开关节制，MOS管合用于高频高速电路和大电流场所。

输出电流：三极管任务时基极总要吸收必然的电流，而MOS管的栅极几近不取电流。

操纵处景：三极管普通利用在低频的小功率电路，MOS管普通能够利用在高频大功率电路上。

三极管和MOS管的区分体例

用万用表的二极管档（或1k~10k电阻档）丈量，三极管的发射极和集电极都对基极单向导通，而发设想和集电极之间互不导通；操纵这一点能够肯定是不是三极管和范例（PNP管或NPN管）；场效应管（MOS管）则比拟庞杂，加强型和耗尽型的特色都不一样，可是栅极对源极和漏极必然是不导通的。
