高边驱动和低边驱动道理、区分详解-KIA MOS管
信息来历：本站 日期：2024-04-30

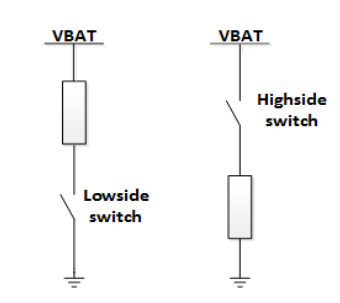

低边驱动(LSD): 在电路的接地端加了一个可控开关，低边驱动便是经由过程闭合地线来节制这个开关的开关。轻易完成（电路也比拟简略，普通由MOS管加几个电阻、电容）、合用电路简化和本钱节制的环境。
高边驱动（HSD）：在电路的电源端加了一个可控开关。高边驱动便是节制这个开关的开关。高边驱动器的设想比划一的低边庞杂一些，一个缘由是它凡是利用（NMOSFET）作为功率元件。
低边驱动凡是用于与能源总成相干的负载，比方机电，加热器等；高边驱动常经常利用于燃油泵和车身相干功效，如座椅、照明、雨刷和电扇等。

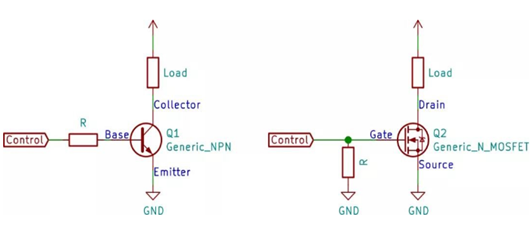

低边驱动电路
低边驱动是指负载经由过程开关接地的驱动体例。低边驱动电路的特色：轻易完成（电路也比拟简略，普通由MOS管加电阻、电容）、合用电路简化和本钱节制的环境。

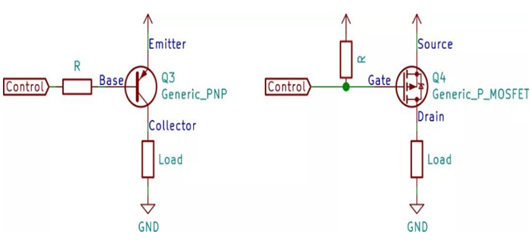

高边驱动电路
高边驱动是指负载经由过程开关接电源的驱动体例。
高边驱动电路比低边驱动电路庞杂一些，一个缘由是它凡是利用n沟道MOSFET作为功率元件。因为在不异的机能前提下，NMOSFET比PMOSFET的制作工艺简略，加倍轻易完成，且本钱更低，具备价钱上风。可是NMOSFET须要经由过程将栅极电压降低到漏极电压以上而导通，是以须要增添升压电路将栅极电压晋升到充足的程度，这增添了驱动电路的庞杂度。
高边驱动（HSD）：
地位：开关位于电路的电源端。
特色：合用于紧密装配的仪器，设想绝对庞杂，布线本钱低。凡是须要增添自举电路。
利用：经常利用于燃油泵和车身相干功效，如座椅、照明、雨刷和电扇等。
低边驱动（LSD）：
地位：开关位于电路的接地端。
特色：完成较为简略，电路构成凡是包含MOS管和几个电阻、电容，合用于电路简化和本钱节制的环境。
利用：凡是用于与能源总成相干的负载，比方机电、加热器。
详细区分：
设想庞杂性：高边驱动设想凡是比低边驱动庞杂，因为高边驱动凡是利用NMOSFET作为功率元件，而低边驱动则利用PMOS或NMOS。
本钱：低边驱动完本钱钱较低，因为所需的电路元件较少。
利用处景：高边驱动合用于须要间接节制电源真个场景，如燃油泵和车身相干功效；低边驱动合用于须要节制接地真个场景，如机电和加热器。
毛病呼应：在汽车利用中，因为接地的金属板无处不在，短地毛病比短电源毛病更轻易产生。低边驱动器在短地前提下会使负载开启，而高边驱动则在短地毛病产生时不会使能负载。
PMOS合适作为高端驱动，NMOS合适作为低端驱动。可是因为工艺等各方面的缘由。在大电流环境下，凡是仍把NMOS作为高端驱动。因而，为了保障高端驱动的NMOS的Vgs坚持大于开启电压。咱们会利用半桥驱动芯片。半桥驱动芯片把高端驱动的NMOS的S极作为参考地，输入一个恒定的开启电压，来节制MOS的导通。
