甚么是场效应管的沟道,n沟道和p沟道的辨别-KIA MOS管
信息来历：本站 日期：2024-04-25
场效应管是一种半导体器件，用于电子装备中的缩小、开关和调制等功效。按照其导电范例的差别，场效应管能够分为两种根基范例：N型场效应管和P型场效应管。
沟道是指场效应晶体管中源区和漏区之间的一薄半导体层。如MOS布局中当施加内部电场时在半导体外表构成的堆集层及反型层。
沟道--场效应管内部的导电途径，它毗连了源极和漏极。当施加恰当的电压或电流时，沟道将成为电子或空穴的首要传导途径。
在场效应晶体管中，源区和漏区之间有一薄半导体层，电流在此中活动受栅极电势的节制。沟道宽度是表 征集成电路集成度的主要标记。商品集成电路中场效应晶体管的沟道宽度已小到0.25微米，每一个芯片上包罗了7亿多个晶体管。
N型场效应管（N-channel FET）
N型场效应管中的沟道是由电子构成的。在N型场效应管的基底中搀杂有一个少许的檀越杂质，凡是是磷（Phosphorus）或砷（Arsenic）等元素。这些檀越杂质供给了额定的自在电子，当正向偏置被施加到N型场效应管的栅极上时，构成一个负偏执电场，吸收自在电子进入沟道。这使得沟道中的电子能够活动，从而构成了导电通路。
N型场效应管的特色：
当栅极和源极间施加正向偏压时，沟道中的电子起头导通。
当栅极和源极间施加负向偏压时，沟道中的电子遏制导通。

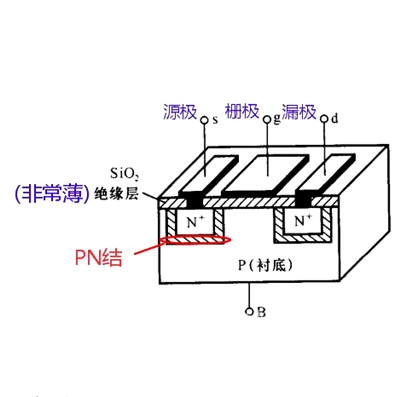

以N沟道加强型MOS管为工具（如图）
为甚么叫N沟道？
因为源极和漏极是两个N型半导体，咱们的目标是要使源极和漏极两个导通，相称于在漏源之间挖一条水沟，如许双方就连通了。
在无任何外电场感化的环境下，漏源之间是两个背向的PN结，没法构成沟道，没法连通。
怎样构成N沟道？

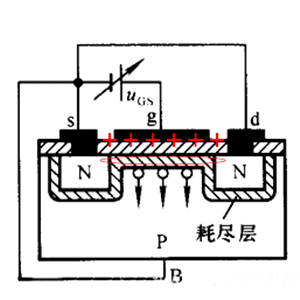

在栅-源（g-s）间加上正电压，在栅极金属下侧堆积正电荷，排挤二氧化硅绝缘层下侧P型半导体具备正电特色的空穴，构成PN结。

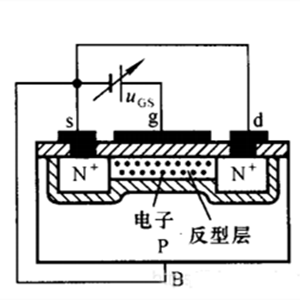

此刻加大栅-源（g-s)间的电压，PN结地区变宽，同时吸收PN结下方的电子到PN结与二氧化硅之间，如许沟道就构成了。
P型场效应管（P-channel FET）
比拟之下，P型场效应管的沟道是由空穴构成的。在P型场效应管的基底中搀杂有少许的受主杂质，凡是是硼（Boron）或铝（Aluminum）等元素。这些受主杂质供给了额定的空穴，当负向偏置被施加到P型场效应管的栅极上时，构成一个正偏执电场，吸收空穴进入沟道。这使得沟道中的空穴能够活动，从而构成了导电通路。
P型场效应管的特色：
当栅极和源极间施加负向偏压时，沟道中的空穴起头导通。
当栅极和源极间施加正向偏压时，沟道中的空穴遏制导通。
在现实利用中须要准确辨别N型和P型场效应管。最罕见的体例是检查器件上的标识或数据手册。凡是，N型场效应管的标识会有一个"n"，而P型场效应管的标识会有一个"p"。
另外，按照差别的制作工艺，两种范例的管子具备差别的电特色。比方，在导通时，N型场效应管的导通电阻较低，而P型场效应管的导通电阻较高。是以，在挑选和利用场效应管时，咱们应当充实领会其电特色，并按照详细须要作出适合的挑选。
N型和P型场效应管的其余辨别：
极性：N型场效应管须要正向偏置才能导通，而P型场效应管须要负向偏置才能导通。这是因为电子和空穴的活动标的目的和极性特色所决议的。
驱动电压：因为电子迁徙率高于空穴迁徙率，N型场效应管凡是具备较低的驱动电压请求。比拟之下，P型场效应管须要更高的驱动电压来完成不异的导通结果。
导通电阻：N型场效应管在导通状况下具备较低的导通电阻，是以能够供给较大的电流输入。相反，P型场效应管的导通电阻较高，是以其电流输入才能绝对较小。
噪声特色：因为电子的迁徙率高于空穴，N型场效应管凡是具备更好的噪声特色。这使得N型场效应管在低噪声缩小器和高频利用中更加罕见。
温度特色：N型和P型场效应管在温度特色上也存在差别。因为电子具备较高的迁徙率，N型场效应管的导通特色绝对不变。而P型场效应管的导通特色遭到温度动摇的影响更大。
