晶振电路是用于发生不变频次的电子电路，晶振电路利用了一块称为晶体谐振器（Crystal Resonator）的英晶体。晶体谐振用具备谐振频次，在电路中经由进程激励晶体谐振器，它会以其固有的谐振频次起头振荡。这类振荡频次很是不变，首要感化是供给一个切确而不变的时钟旌旗灯号。
晶体振荡器：
晶振电路中的关头组件是晶体振荡器。晶体振荡器由一个晶体谐振器和一个集成缩小器组成。晶体谐振器是一个细小的晶体片，具备谐振频次特征。当外加一个交换电压到晶体上时，晶体会振荡并发生一个特定频次的电旌旗灯号。
缩小器：
晶体振荡器输入的电旌旗灯号很是微小，须要颠末缩小器来加强旌旗灯号的幅度。缩小器能够是一个运放或晶体管等。
反应收集：
缩小器输入的旌旗灯号经由进程反应收集回传到晶体振荡器，构成正反应回路。反应旌旗灯号感化在晶体谐振器上，使其坚持振荡的不变频次。反应收集的感化是节制振荡器的频次和幅度，以便发生不变的时钟旌旗灯号。
当供电电源接通时，晶体振荡器起头振荡并发生一个不变的频次旌旗灯号。该旌旗灯号颠末缩小器缩小后，经反应收集回传到晶体谐振器，坚持振荡器的频次不变。终究，晶振电路输入一个不变、切确的时钟旌旗灯号，用于同步其余电路的操纵。

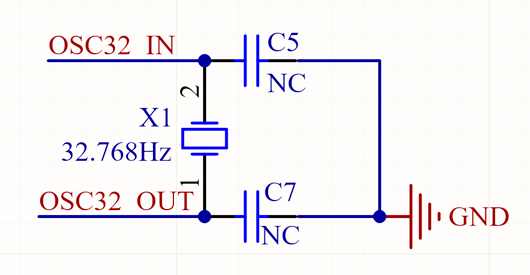

晶振的电路标记
供给时钟旌旗灯号
晶振电路作为电路中的主振荡器，发生具备牢固频次的振荡旌旗灯号，这个旌旗灯号被用作电路中的时钟旌旗灯号，为数字电路、处置器、传感器等供给不变的时序参考。
确保旌旗灯号同步
在数字电路中，晶振能够作为时钟旌旗灯号源，确保各个数字组件之间的旌旗灯号同步。经由进程将晶振发生的时钟旌旗灯号分派给各个组件，能够确保它们在统临时候起头任务，防止数据传输毛病或旌旗灯号差别步的题目。
完成旌旗灯号转换
晶振还能够用于旌旗灯号转换，比方将摹拟旌旗灯号转换为数字旌旗灯号，或将高频旌旗灯号转换为低频旌旗灯号。这些转换进程须要利用晶振来供给不变的频次参考，以确保转换成果的精确性和靠得住性。
为无线通讯体系供给载波频次
在无线通讯体系中，晶振能够作为频次源，为旌旗灯号供给不变的载波频次。这个载波频次被用来调制信息旌旗灯号，并将其发送到空中。在领受端，晶振发生的载波频次被用来解调旌旗灯号，并将其复原为原始的信息。
确保通讯和谈的分歧性
在通讯体系中，晶振还能够确保通讯和谈的分歧性。比方，在蓝牙、Wi-Fi、NFC等无线通讯手艺中，晶振发生的时钟旌旗灯号被用来同步通讯和谈的各个关键，确保各个装备之间的通讯不变和靠得住。
滤波
晶振还能削减电源噪声和浪涌电流对电路的影响。
供给启动时候
晶振还能使电子装备疾速启动并进入普通任务状况。

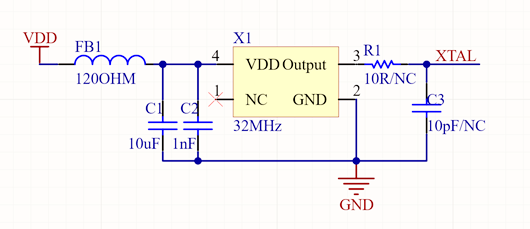

有源晶振
有源晶振的精度则能够到达0.1ppm。精度越高，频次不变性也更好。有源晶振在不变性上要赛过无源晶振。有源晶振普通4个脚，一个电源，一个接地，一个旌旗灯号输入端，一个NC（空脚）。有源晶振本身就可以震撼。
注：R1、C3需按照现实停止调剂处置，电源必须是稳压的且电源引线尽可能短，并尽可能与体系中利用晶振旌旗灯号的芯片共地。
