印刷电路板是甚么

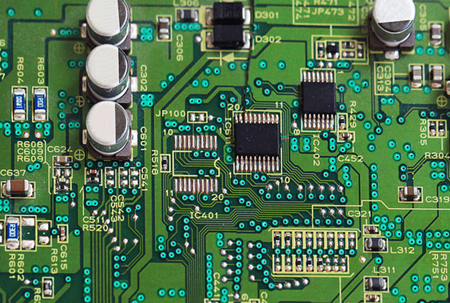

印刷电路板PCB（PrintedCircuitBoard），又称印刷电路板、印刷线路板，是首要的电子部件，是电子元器件的撑持体，首要感化是毗连和撑持电子元器件，并完成它们之间的电气毗连。由于它是接纳电子印刷术建造的，故被称为“印刷”电路板。

印刷电路板,方程式,建造

印刷电路板凡是操纵电子印刷手艺建造，能够在非导电资料上印刷或蚀刻导电线路。这些板材能够是刚性的，也能够是柔性的，具备多层布局，以顺应差别庞杂度的电子装备须要。印刷电路板不只为电子元器件供应电气毗连，还承载着电子装备的数字及摹拟旌旗灯号传输、电源供应和射频微波旌旗灯号的收发等功效。

印刷电路板将电子元器件经由进程导线、焊盘等毗连在一路，完成电子装备中各部件的电气毗连和机器撑持。PCB作为电子装备的根本构件，普遍操纵于各类电子装备和体系中。

印刷电路板的布局

PCB首要由基板、导线和电子元器件组成。基板是PCB的主体局部，普通接纳绝缘资料制成，如玻璃纤维、聚酰亚胺等。导线则担任将电子元器件毗连起来，完成电气旌旗灯号的传输。电子元器件则经由进程焊接、插接等体例牢固在PCB上，配合组成完整的电子装备。

印刷电路板分类

线路板按层数来分的话分为单面板，双面板，和多层线路板三个大的分类。

起首是单面板，在最根基的PCB上，整机集合在此中一面，导线则集合在另外一面上。由于导线只呈现在此中一面，以是就称这类PCB叫作单面线路板。单面板凡是建造简略，造价低，可是错误谬误是没法操纵于太庞杂的产物上。

双面板是单面板的延长，当单层布线不能知足电子产物的须要时，就要操纵双面板了。双面都有覆铜有走线，并且能够经由进程过孔来导通两层之间的线路，使之构成所须要的收集毗连。

多层板是指具备三层以上的导电图形层与其间的绝缘资料以相隔层压而成，且其间导电图形按请求互连的印制板。多层线路板是电子信息手艺向高速率、多功效、大容量、小体积、薄型化、轻量化标的目的成长的产物。

线路板按特征来分的话分为软板(FPC)，硬板(PCB)，软硬连系板(FPCB)。

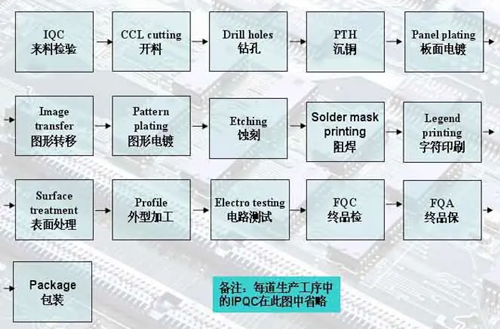

印刷电路板建造进程

普通包含以下步骤：

开料：按照客户PCB图纸或道理图请求扩充板料，使其完整合适客户定制请求和出产工艺的请求。

钻孔：在覆铜板长进行钻孔，成立顶层线路与底层线路和元件与线路之间的电气毗连。

沉铜/镀铜：用化学体例在线路板孔壁上堵上一层薄铜，构成导电面，而后再用电镀的体例镀上一层铜。

涂感光膜：用印刷或粘贴的体例在颠末处置的覆铜上构成一层对紫外线敏感的感光膜。

暴光（图形转移）：经由进程暴光的体例将胶片上的电路图挪动到感光膜上。

显影：将暴光过的pcb电路板放入显影液中，被电路图遮挡的、不被紫外线照耀到的资料将被消融，而暴光的局部余下，如许就将胶片上的电路图转移到pcb板上了。

图形电镀：在显影以后的pcb板上电镀一层锡，掩护线路，为前面的蚀刻做筹办。偶然为了增添铜的厚度，也会先加镀一层铜。

另外，按照搜刮成果的补充，印刷电路板建造进程还包含内层线路建造、外层线路建造、阻焊层（湿绿油）、印丝白字（红色标注）、热风整平喷锡（助焊）、成形等步骤。

请注重，这是印刷电路板建造的普通进程，详细步骤能够因现实环境而有所差别。
