甚么是mos管的静态参数,静态特征？详解-KIA MOS管

mos管的静态参数

V(BR)DSS：

漏源击穿电压。（D端-S端所能蒙受电压值，受制于内藏二极管的耐压，前提：VGS=0，ID=250uA时，与温度成反比）

是指栅源电压 VGS 为 0 时，场效应管普通任务所能蒙受的最大漏源电压。这是一项极限参数,加在场效应管上的任务电压必须小于 V(BR)DSS 。它具备正温度特征，故应以此参数在高温前提下的值作为宁静斟酌。△ V(BR)DSS/ △ Tj ：漏源击穿电压的温度系数,普通为 0.1V/ ℃。

RDS(on) ：

在特定的 VGS (普通为 10V,4.5V,2.5V )、结温及漏极电流的前提下，MOSFET 导通时漏源间的最大阻抗。（量测体例：GS给电压，DS端给电流ID，量测VDS与ID，经由过程欧姆定律算出电阻：内阻）

它是一个很是首要的参数，决议了 MOSFET 导通时的DC耗损功率。此参数普通会随结温度的回升而有所增大。故应以此参数在最高任务结温前提下的值作为消耗及压降计较。

VGS(th) ：

开启电压(阀值电压)。栅极阈值电压是为使MOSFET导通，栅极与源极间必需的电压。也便是说，VGS若是是阈值以上的电压，则MOSFET导通。

当外加栅极节制电压 VGS 跨越 VGS(th) 时，漏区和源区的外表反型层构成了毗连的沟道。利用中，常将漏极短接前提下 ID 即是 1 毫安时的栅极电压称为开启电压。此参数普通会跟着温度的回升而有所降落。

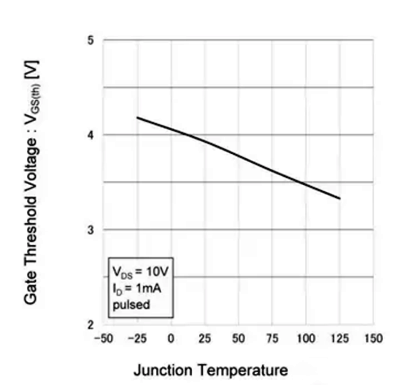

温度特征能够看出VGS(th)跟着温度的降低有降落趋向。这标明当温度回升时，VGS(th)变低，便是更低的VGS流过更多的ID。固然，也便是说，这与ID-VGS的温度特征分歧。

别的，VGS(th)可用于推算Tj。VGS(th)的温度特征中有直线性，是以可除以系数，按照VGS(th)的变更量计较温度回升。

VFSD：

内嵌二极管的正向导通压降，VFSD=VS-VD。

（丈量体例：1.VGS=0V时，量测压降；2.G脚Open时，量测压降；）

IDSS：

指饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压VGS=0时的漏源电流，DS泄电流。（界说：当栅、源极之间的电压即是零，而漏、源极之间的电压大于夹断电压时，对应的漏极电流。）

体例：栅极电压 VGS=0 、 VDS 为必然值时的漏源电流。普通在纳安级.。

IGSS：

指栅泄电（GS泄电流），丈量的时辰凡是其余电极都是接地的，只在栅上加一个特定的电压，这个值越小越好，越小代表栅氧的品质越好。因为 MOSFET 输入阻抗很大，IGSS 普通在纳安级。

mos管的静态特征

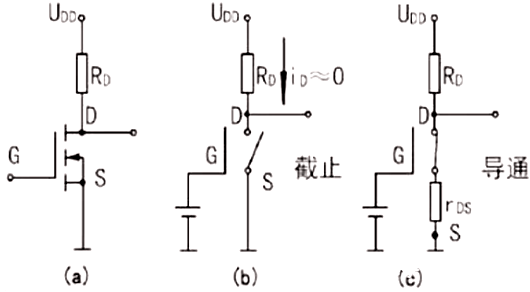

MOS管作为开关元件，一样是任务在停止或导通两种状况。因为MOS管是电压节制元件，以是首要由栅源电压uGS决议其任务状况。

任务特征以下：

uGS开启电压UT:MOS管任务在停止区，漏源电流iDS根基为0,输入电压uDS≈UDD,MOS管处于“断开”状况。

uGS>开启电压UT:MOS管任务在导通区，漏源电流iDS=UDD/(RD+rDS)。此中，rDS为MOS管导通时的漏源电阻。输入电压UDS=UDD·rDS/(RD+rDS)，若是rDS《RD,则uDS≈0V,MOS管处于“接通”状况。
