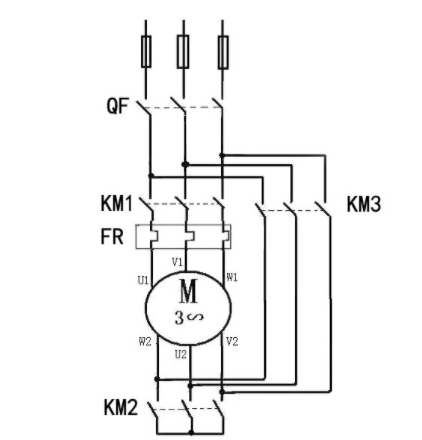

星三角启动电路图的主回路图：

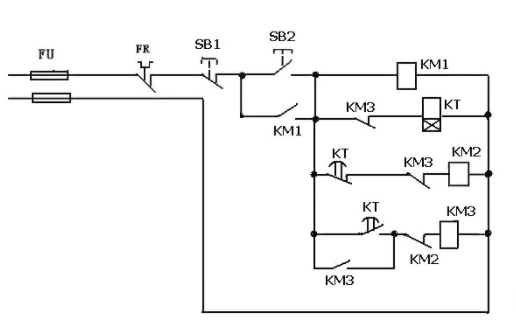

星三角启动电路图的二次回路节制图：
按下SB2--KM1吸合--KM1常开闭合，KM1自坚持，
KM2吸合起头星形启动，时候继电器KT得电延时--延时到KT常闭使KM2断电开释，星形启动遏制--电流经KT常开，KM2常闭使KM3吸合，线圈KM3常开使KM3自坚持，起头角形运转--KM3常闭断开KT电源。按SB1可遏制机电运转。
注：时候继电器设定的时候要按照具本环境设定，普通是当机电起到的时候到起动后电流降到额外电流之间的时候决议。

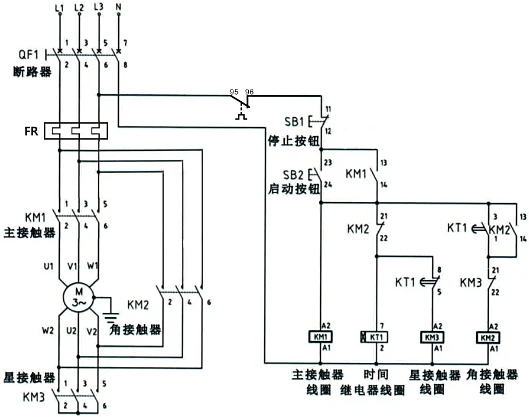

电念头星三角降压启动电路图：
图为星三角降压启动电路图，QS为断路器，KM1主打仗器，KM2星形毗连打仗器，KM3角形毗连打仗器，FR热继电器，KT时候继电器（通电延时型），SB1遏制按钮，SB2启动按钮。

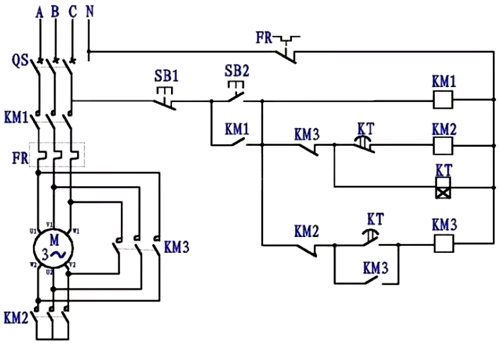

星三角降压启动电路图：
启动时按下启动按钮SB2，交换打仗器KM线圈回路通电吸归并经由进程本身的赞助常开触点自锁，其主触头闭合接通电念头三相电源，时候继电器KT1线圈也通电吸归并起头计时，交换打仗器KM3线圈经由进程时候继电器的延时断开接点通电吸合，KM3的主触头闭合将电念头的尾端毗连，电念头定子绕组成Y形毗连，
这时候电念头在Y形接法降落压启动那时候继电器KT1整按时候到时后，其延时断开触点翻开，交换打仗器KM3线圈回路断电，主触点翻开定子绕组尾端的接线，KM3的赞助常闭触点闭合为KM2线圈的通电做好筹办。
同时时候继电器K1的延时闭合触点闭合，接通KM线圈回路，使得KM2通电吸归并经由进程本身的赞助常开触点自锁，KM2主触头闭合将定子绕组接成三角形，电念头在△形接法下运转。
