掩护电路凡是是电池的一个构成局部，物理上位于统一外壳内，只留下两个电源端子从外壳中出来。
掩护电路可分为两局部：自动组件掩护（掩护 IC 和 MOSFET），又称为一级掩护，主动组件掩护（MHP，PTC，Fuse），又称为二级掩护。
一级掩护电路首要是针对电池的过充、过放、过载及短路停止掩护，接纳IC检测电池电压及充放电电流去节制MOSFET导通或关断从而保障锂电池任务在宁静状况。
锂电池掩护板的构成
普通的锂电池掩护板由节制IC、MOS管、电阻电容、保险丝FUSE等构成，以下图所示。

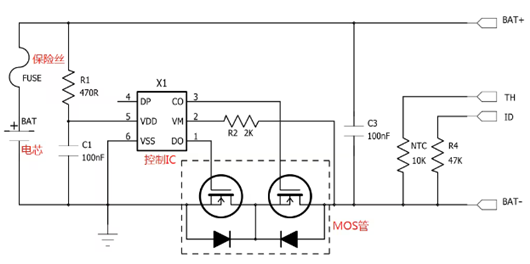

罕见的锂电池掩护板电路图
TH为温度检测，外部是一个10K NTC接到电池负极；ID是电池在位检测，普通是47K/10K电阻接到电阻负极，有的是0R电阻；TH和ID均是选配，并不是一切锂电池都有的。
过充掩护
电池充电时，电流（标的目的如箭头所示）从电池包的正极流入，颠末FUSE后从负极流出，最下方的两个MOS管均是导通状况。

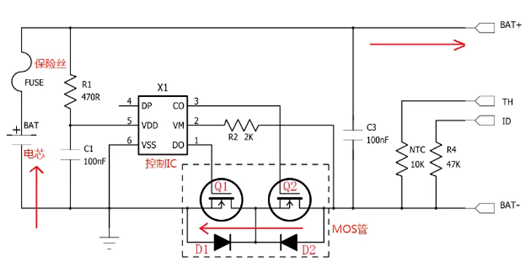

电池充电时电流标的目的如箭头所示
充电时，节制IC X1会时辰监测第5脚VDD和第6脚VSS之间的电压，当这个电压大于即是过充停止电压且知足过充电压的延时时辰时，X1会经由进程节制第3脚来封闭MOS管Q2，Q2被封闭以后，充电回路被堵截（Q2的体二极管D2也是反向停止的），这个时辰，电池只能放电。
过充掩护消除前提（知足其一便可）：
1，电芯两头的电压降落到掩护IC的过充规复电压。
2，在电池包得输入端加负载放电，放电到电压小于过充掩护电压。
过放掩护
在电池包两头加负载放电时，电流（标的目的如箭头所示）与充电是相反的，以下图所示。

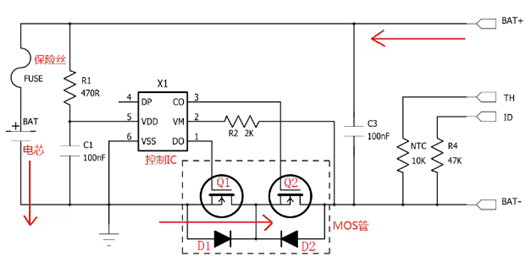

电池放电时电流标的目的如箭头所示
放电时，节制IC X1一样会时辰监测第5脚VDD和第6脚VSS之间的电压，当这个电压小于即是过放停止电压且到达过放电压的延时时辰，节制IC X1会经由进程第1脚封闭Q1，Q1被封闭以后，放电回路被堵截（Q1的体二极管D1是反向停止），这个时辰，电池只能充电。
过放掩护消除前提：拿掉负载，给电池包充电，当VM-VDD之间的电压到达过放规复电压值时，节制IC X1会从头翻开MOS管Q1。
