衬偏效应（体效应）

对MOS-IC而言，在任务时，此中各个MOSFET的衬底电位是时辰变更着的，若对器件衬底的电位不加以节制的话，那末就有可以或许或许会呈现场感到结和源-衬底结呈现正偏的景象；一旦发生这类景象时，器件和电路的沟道导电感化即告生效。

以是，对IC中的MOSFET，须要在衬底与源区之间加上一个恰当高的反向电压，以使得场感到结一直坚持为反偏状况，该所加的电压就称为衬偏电压，如许一来便可保障沟道一直可以或许或许普通导电。简言之，衬偏电压便是为了避免MOSFET的场感到结和源结和漏结发生正偏、而加在源-衬底之间的反向电压。

因为加上了衬偏电压的缘故，即会引发多少影响器件机能的景象和题目，这便是衬偏效应（衬偏调制效应），又称为MOSFET的体效应。

MOS管体效应（衬偏效应）阐发

MOSFET 的体效应（body-effect，也叫衬底调制效应/衬偏效应），首要是来历于 MOS 管的 S-B（Source-Bulk）端之间的偏压对 MOSFET 阈值电压 vth 的影响：

以 NMOS 的晶体管为例，当晶体管的源真个电势高于体端电势时，源和体区的二极管反偏水平增添，栅上面的外表层中将有更多的空穴被吸收到衬底，使耗尽层中留下的不能挪动的负离子增添，耗尽层宽度增添，耗尽层中的体电荷面密度 Qdep 也增添。

而从普通的 MOSFET 的阈值电压的干系式中 Vth 与 Qdep 的干系（可以或许考率 Vth 为 MOS 栅电容供给电荷以对应另外一侧耗尽区牢固电荷的巨细），可以或许看到阈值电压将下降。

在斟酌体效应以后，MOS 管的阈值电压可以或许写为：

此中 γ 称为体效应因子， 凡是与详细工艺相干。

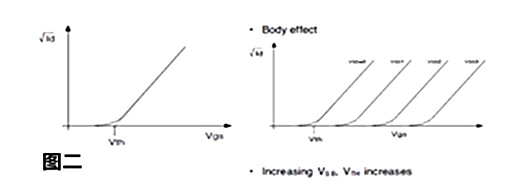

咱们可以或许在图二直观的领会 VSB 对 Vth 的影响，跟着 VSB 电压的增添，阈值电压响应的增大。

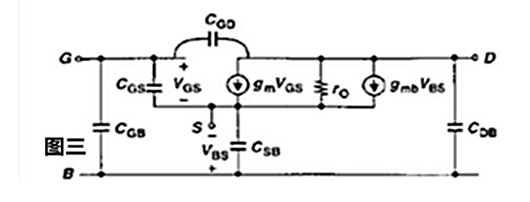

响应的, 因为体效应的存在, 在 MOSFET 的小旌旗灯号模子中, 须要在 gm*VGS 的电流源旁并联一个巨细为 gmb*VBS 的电流源。

现实上，体效应也可当作在 MOSFET 中存在由体端电压节制的寄生的 JFET，若以为 MOSFET 的栅电压经由过程栅电容 Cox 节制沟道，则此 JFET 可以或许以为是经由过程耗尽区电容 CD 来节制沟道的导电才能。

对 N 阱工艺，因为阱区的搀杂浓度普通高于衬底的搀杂浓度，斟酌到体效应与杂质浓度成反比（也可以或许为 N-well 中有更大的耗尽层电容），是以 PMOS 相较 NMOS 有更明显的体效应。

普通可以或许将PMOS 的 N-well 和 S 端接一路以消弭体效应时，但此时须要注重 N-well 到衬底的电容的影响（这一电容在模子中可以或许或许不会斟酌，普通可以或许假定电容巨细为0.1fF/um^2 ） 肯定是不是影响电路中的旌旗灯号通路。

衬偏效应的影响：

1.阈值电压下降

2.沟道电阻增大

3.发生背栅调制感化

4.发生衬底电容

5.输入电阻下降

若何下降衬偏效应的影响？

1、将源端与漏端短接。这也是接纳的体例，如将NMOS的源漏都接地，将PMOS的源漏都接VDD。

2、改良电路布局。对某些不能将源漏短接的环境，便只能在电路布局层面长进行改良。如在CMOS中接纳有源负载。

3、下降衬底的搀杂浓度，或减小氧化层厚度（加强栅极的节制才能）。

4、源极和衬底短接。这可以或许完整消弭衬偏效应的影响，可是这须要电路和器件布局和制作工艺的撑持，并不是在任何环境下都可以或许或许做获得的。
