相对值电路能够将输入的带有正负号的数值转换为其相对值。这是经由过程对输入旌旗灯号停止比拟和挑选来完成的。若是输入旌旗灯号是正的，则输入与输入不异；若是输入旌旗灯号是负的，则输入为输入的相反数。
相对值电路是物理电路中数据信息的处置后的一种电路。比方， 电路设想中相对值电路对旌旗灯号取相对值变成正旌旗灯号后，（将旌旗灯号取相对值后再除以√2获得的旌旗灯号）便是工程中的丈量值，而物理中的电路因为有相称局部是用最大值的电路，并且电路中的标的目的也会使数据须要处置能力获得真实的操纵。相对值电路处置体例是对数据转化为咱们糊口中的现实操纵的数据的主要路过。
相对值电路图

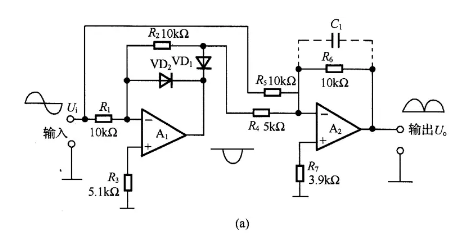

如图为最根基的相对值电路，即为负的抱负二极管电路与加法电路组成，输入U。即是Ui的两个半周相加，若在A2的反相输入端与输入端接入电容C1，则输入为光滑的直流。而各阻值之间干系应为，R1=R2，R5=2R4, Av=R6R5。
运放相对值电路图

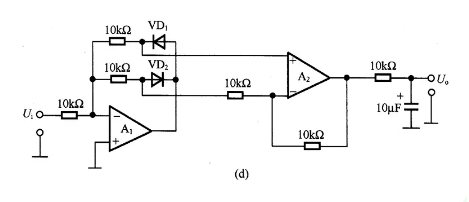

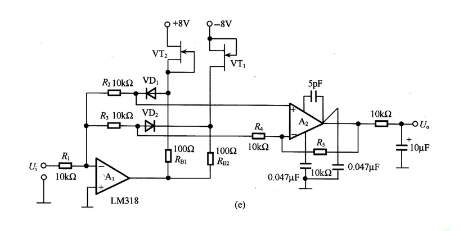

如图是接纳抱负二极管的相对值根基缩小电路。A1和A2接纳高速运放LM318和HA2525。图2是相对值高速缩小电路的实例。电路中，操纵VT，和VT2组成的恒流源和RB1和RB2上的压降对A1加偏置，电路组成简略，相对值缩小器的频次特征可到几百kHz以上。
简略有用的相对值电路

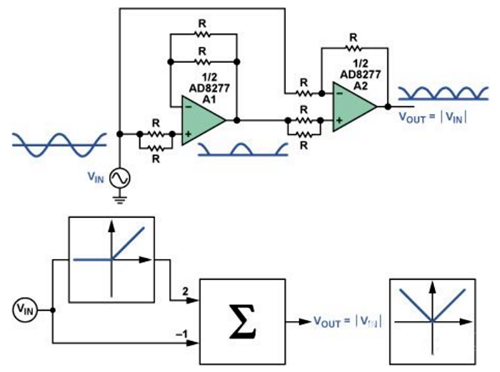

如图所示，仅需一个AD82774双通道差动缩小器和单正电源。当输入旌旗灯号为正时，A1充任电压跟从器。A2的两个输入与输入旌旗灯号的电位不异，是以A2只是将正旌旗灯号通报到输入。当输入旌旗灯号为负时，A1的输入为0 V，A2反相输入旌旗灯号。整体成果是输入旌旗灯号的相对值。高达 ±10 V 的旌旗灯号能够在高达 10 kHz 的频次下停止整流。若是要整流的旌旗灯号很是小，则每一个运算缩小器输入真个下拉电阻能够改良0 V摆布的电路机能。
