亚阈值斜率详解，亚阈值斜率计较公式-KIA MOS管
信息来历：本站 日期：2024-04-12
亚阈值斜率S也称亚阈值摆幅，其界说为亚阈值区漏端电流增添一个数目级所须要增大的栅电压，反应了电流从关态到开态的转换陡直度，详细对应于接纳半对数坐标的器件转移特征曲线(I-Vos干系)中亚阈值区线段斜率的倒数。

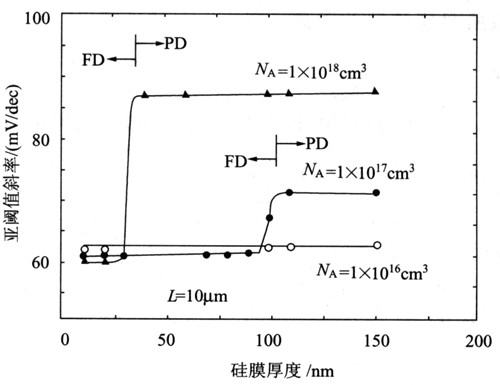

上图为长沟道器件中亚阈值斜率与硅膜厚度的干系。可见，当硅膜较厚时，器件处于局部耗尽形式，亚阈值斜率与体硅近似，并且跟着沟道搀杂浓度的增大而增大。
当硅膜较薄时，器件处于全耗尽形式，因为沟道区与衬底之间的隐埋氧化层断绝，亚阈值斜率靠近抱负环境(60mV/dec)，并且沟道搀杂浓度的增大，亚阈值斜率减小，因为全耗尽器件的耗尽层宽度取决于硅膜厚度，亚阈值斜率对硅膜厚度不太敏感。
亚阈值摆幅是权衡晶体管开启与关断状况之间彼此转换速率的机能目标。器件的亚阈特征决议了器件从关态到开态的转换进程，会影响电路的静态电流和转换功耗，在电路利用中非常首要。
当MOSFET利用于数字逻辑电路和存储电路时,器件的亚阈值行动就显得出格首要。这是因为亚阈值区描写了器件若何导通和停止,亚阈值斜率s是此中的关头参数。
亚阈值斜率或亚阈摆幅（S，室温下抱负值为60mV/dec），它代表MOSFET在亚阈区任务时，输入饱和电流减小10倍时所须要转变的栅-源电压的巨细， 也即ID-VG曲线斜率的倒数。
S值越小，器件的开关速率就越快。即S值的巨细反应了MOSFET在亚阈区的开关机能。若想减小S值、进步MOSFET的亚阈区任务速率，可采用减小MOS栅极布局中界面态、下降衬底的搀杂浓度、加上必然的衬偏电压（以减小耗尽层电容）和限定器件温升等办法。
MOS抱负的电流-电压特征中，当Vgs＜阈值电压Vt时，漏极电流Id为0。
但现实中，当Vgs＜Vt时，MOS沟道外表处于弱反型，沟道中存在浓度较低的反型载流子，构成较小的电流，这便是亚阈值电流。
凡是用亚阈值摆幅S（亚阈值斜率的倒数）来表征，物理意思是Id下降一个数目级所需转变的栅压。
公式以下：
此中CD为沟道耗尽层电容，Cox为栅氧电容；亚阈值摆幅S首要取决于栅氧厚度和P阱浓度。
