直流升压详解，直流升压电路图、道理-KIA MOS管
信息来历：本站 日期：2024-04-11
直流升压电路属于DC/DC电路的一种范例。直流升压（DC-DC Boost）是一种将输入直流电压升压到较高的直流电压的电路。
直流升压便是将电池供给的较低的直流电压，晋升到须要的电压值，根基的任务进程：高频振荡发生高压脉冲--脉冲变压器升压到预约电压值--脉冲整流取得高压直流电。
直流升压电路的首要长处：电路简略、低本钱；错误谬误：转换效力较低、电池电压操纵率低、输入功率小。这些电路比拟适合用在万用电表中，替换高压叠层电池。

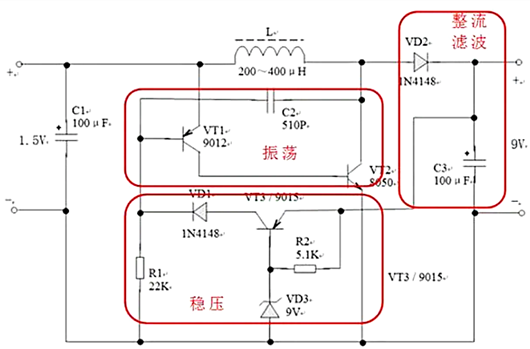

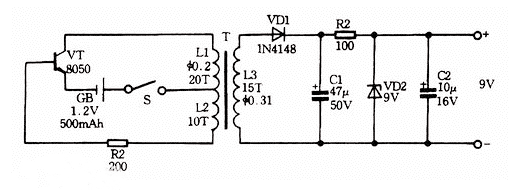

稳压型直流升压电路
该电路可将一节1.5V的电池升压至9V，用来取代9V叠层电池操纵。电路空载输入电流低于1.2mA，转换效力高达60％。该电路由振荡电路和稳压电路构成，此中VT1、VT2、C2构成振荡器，色码电感L为储能电感，VD2为整流二极管，C3为输入滤波电容，VT3、VD1、VD3及R2为不变输入电压的稳压电路。输入电压约即是VD3的稳压值。

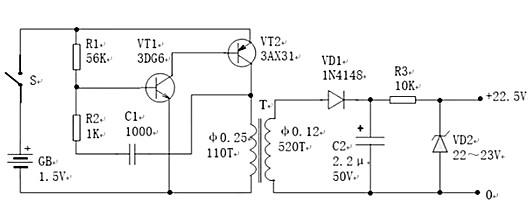

直流升压器电路
如图所示是一种输入电压可达22.5 V的直流升压器电路，可用来取代22.5 V的叠层电池。
它操纵万用表中的一节1.5V电池供电，任务电流为25mA，输入电流约为0.5mA，用于万用表的高反对充足敷裕。电路中VT1与VT2构成互补多谐振荡器，它的振荡频次约为2kHz。T是升压变压器，低级便是互补多谐振荡器的负载，次级为升压绕组，输入一个较高的脉冲电压。该电压颠末二极管VD1和电容C2整流滤波后成为直流高压，再颠末电阻R3与稳压管VD2稳压后可输入一个较不变的高电压。
电路中变压器T可用晶体管收音机用的502型音频输入变压器，次级作为升压变压器的低级，低级中间的抽头不必，两头抽头作为升压变压器的次级。若是找不到适合的变压器，也能够用收音机输人输入变压器的硅钢片便宜，低级用直径为0.25mm的高强度漆包线绕110匝，次级用直径0.21mm的高强度漆包线绕520匝。初度级间要加一层绝缘纸，并注重初度级线圈的同名端。
