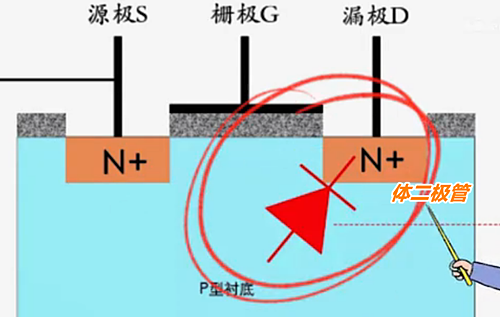

典范的MOSFET包含源极（Source）、漏极（Drain）和栅极（Gate）。在功率MOSFET中，凡是另有一个额定的地区，称为体区（Bulk或Body），这个地区与源极相连。由于MOSFET的制作工艺，源极和体区之间会组成一个PN结，这个PN结就相称于一个二极管。这便是所谓的体二极管。

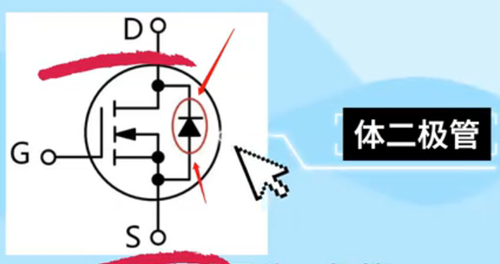

MOS管体二极管（也称为寄生二极管、内置二极管或反并二极管）是指在金属-氧化物-半导体场效应晶体管（MOSFET）中存在的一种寄生元件。这类二极管并不是成心设想的，而是由MOSFET的布局天然组成的。在功率MOSFET中，这类体二极管尤其主要，由于它对器件的机能和靠得住性有很大影响。

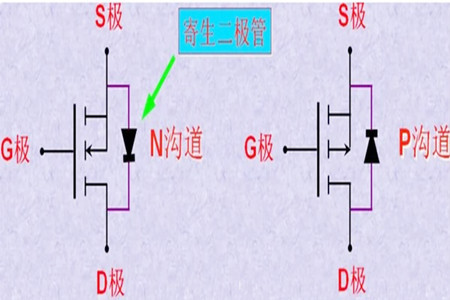

MOS管的体二极管标的目的取决于MOS管的范例（NMOS或PMOS）和电流的流向。
NMOS管：
衬底箭头标的目的指向G极。
体二极管的标的目的是从S极动身，指向D极。
当Vgs>Vgs(th)时，电流标的目的是从D到S。
PMOS管：
衬底箭头标的目的阔别G极。
体二极管的标的目的是从D极动身，进入S极。
当Vgs<Vgs(th)时，电流标的目的是从S到D。
MOS管体二极管是MOSFET中的一个寄生元件，它具备反向电压掩护、续流功效和能量回馈等感化。
反向电压掩护：
当MOSFET用于开关电源或其余电路时，体二极管能够防止反向电压粉碎器件。比方，在电感负载的操纵中，当MOSFET封闭时，电感会发生一个反向电动势。若是不体二极管，这个反向电动势能够会致使MOSFET的击穿。而有了体二极管，这个反向电动势就会被二极管所禁止，从而掩护MOSFET。
续流功效：
在某些操纵中，犹如步整流器，体二极管能够供给一个续畅通道。当主开关封闭时，体二极管会导通，许可电流持续活动，从而坚持电路的不变。这对进步电源转换效力和减小散热器尺寸很是主要。
防止过压粉碎：
当电路中发生很大的刹时反向电流时，体二极管能够导出这个电流，掩护MOS管的D极和S极。若是不这个二极管，就有能够击穿MOS管。在VDD过压的环境下，体二极管能够防止烧坏MOS管，由于在过压对MOS管形成粉碎之前，二极管先反向击穿，将大电流间接到地，从而防止MOS管被烧坏。
电路：在开关电源电路的感化，操纵这个二极管开释电感上的能量。在机电节制器外部，经由过程二极管来组成整流二极管。
可是，在一些场景下这个二极管的存在会使得S极和D极之间有泄电的能够性。
