速率饱和效应详解,甚么是速率饱和效应-KIA MOS管


速率饱和效应

速率饱和效应:在强电场环境下,载流子的漂移速率随电场强度的增添而增添的幅度逐步下降,并终究趋于饱和状况的景象。


这类效应在半导体器件中特别明显,此中载流子(如电子和空穴)在电场力的感化下定向挪动构成漂移电流。载流子的漂移速率与电场强度成反比,比例系数为载流子迁徙率。当电场强度增添到必然水平时,载流子的漂移速率将到达其散射极限速率,此时漂移电流到达饱和状况。


速率饱和效应的产生与半导体器件的布局和操纵前提紧密亲密相干。比方,在金属-氧化物-半导体场效应晶体管(MOS管)中,当沟道电场强度跨越必然阈值时,沟道载流子的速率会到达饱和,致使漏极电流不再随电场强度的增添而线性增添。这类景象产生在MOS督工作在饱和区时,即漏源电压(VDS)跨越栅源电压(VGS)减去阈值电压(VTH)的环境下。


速率饱和效应对半导体器件的机能有主要影响。它决议了器件在高电场下的最大电流输入才能和频次呼应特征。


甚么是速率饱和效应

在半导体器件中,载流子在外加电压时,遭到电场力的感化而定向挪动,构成漂移电流,载流子的均匀漂移速率V与电场强度E成反比,比率便是载流子迁徙率μ,即V=uE。


载流子漂移速率不是无穷大的,当外加电场充足大时,载流子漂移速率将到达散射极限速率Vscl (Limiting scattering velocity),将使得漂移电流到达饱和。


上述给出的漂移速率公式不免会给人带来曲解:当载流子迁徙率u减小时,将更不轻易产生速率饱和。现实上,载流子迁徙率ueff和电场强度是相干的,或必然水平上,载流子迁徙率u减小将致使速率饱和效应产生。


对速率饱和效应的懂得

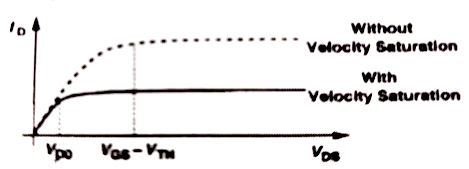

经由过程下图能够更直观的懂得速率饱和效应,VDS在还没有到达饱和区电压VGS-VTH时,电流已产生饱和,即泄电流提早产生饱和,此时的饱和电压VDO小于过驱动电压。

速率饱和效应

当MOS管产生速率饱和时,咱们能够写出漏极速率饱和电流为:ID=Vsat×Q=Vsat×WCox(VGS-VTH)

速率饱和效应

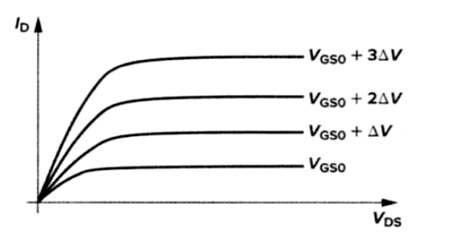

如上图所示,此时的漏极电流与过驱动电压呈线性干系,而不是平方干系。咱们能够用这类线性干系来表现产生了速率饱和,饱和区MOS管IV特征也能够介于线性与平方干系之间。


对具备特定沟道长度的晶体管,比方沟道长度为0.5um的晶体管,当漏源电压跨越0.75V时,将会激发速率饱和。在饱和区,漏极电流的行动更合适平方干系,特别是在过驱动电压增大时。


由于在现实操纵中,纵向电场的感化下,载流子会朝着斜上方活动。当纵向电场过强时,载流子会被范围在绝缘层下的狭小地区,致使更多的散射事务,从而减小了载流子的迁徙率。这类景象会致使现实载流子迁徙率的减小,进而影响MOS晶体管的IV特征。
