PC817光耦合器，由一个红外发射二极管（IRLED）和一个与其光耦合的光电晶体管构成，具备断绝、缩小和变更旌旗灯号等功效，在电子电路中操纵普遍。
PC817操纵光耦合效应，在输入端发生光旌旗灯号，颠末传输和缩小后在输入端改变成电旌旗灯号。这完成了输入和输入的断绝和变更。
PC817的任务道理很是简略，但要在差别的装备上利用它是有规格的。输入真个光耦合器须要对一个电阻停止限流，但在输入端，咱们须要将逻辑输入引脚与电源引脚毗连起来。每当发生IR旌旗灯号时，因为电流的变更，逻辑状况将从1变为0。
PC817首要特色包含高断绝电压、高线性度、低泄电流、疾速呼应等，合用于数字电路、摹拟电路、节制电路等范畴。

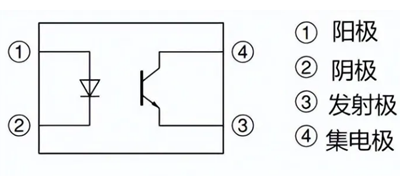

pc817引脚图
PC817共有4个引脚，别离为输入端（PIN1）、输入端（PIN2）、电源端（PIN3）和接地端（PIN4），经由过程外部光敏三极管完成输入和输入的断绝和变更。

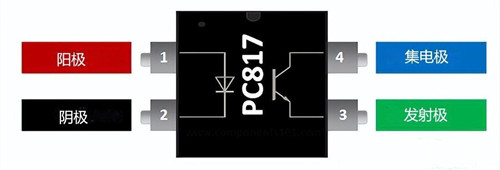

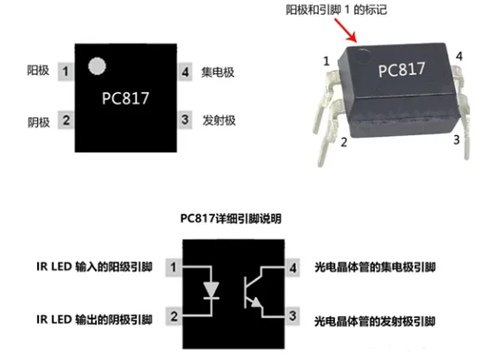

pc817引脚图功效
红外LED输入：
引脚1：阳极(+)引脚，将逻辑旌旗灯号输入到外部IR。
引脚2：阴极(-)引脚，与电路和电源毗连到大众地。
光电晶体管输入：
引脚3：发射极引脚，经由过程电路和电源成立大众地。
引脚4：集电极引脚，在领受到IR旌旗灯号时传输逻辑输入。
pc817参数
高VCEO（集电极-发射极电压）：80VMAX
输入二极管正向电压：1.25V
最大集电极电流：50mA
集电极和发射极的最大电压比为80V
降落时候：18μs
回升时候：18μs
停止频次：80kHz
最大功耗：200mW
输入输入间高断绝电压：5.0kV
最高任务温度规模为-30至100度
外部电阻为100Ω
外部存储温度规模为-55-125度
PC817光耦特色
它接纳DIP和SMT两种封装供给4引脚。
该装备具备电气断绝的外部掩护情势。掩护是针对输入和输入的。它能够掩护高达5KV的电断绝。
光耦合器能够与带有高压器件的外部电阻一路利用，以与高压器件一路任务。
光耦合器能够与任何具备外部接口的装备一路利用，比方TTL装备、微节制器，乃至能够利用带有一些外部电阻的高直流电压。
光耦合器PC817带有外部反向电流掩护。
因为IR的单向电流特征，PC817可掩护IR免受任何反向电流的影响。
