肖特基势垒（Schottky Barrier），是指具备整流特征的金属-半导体打仗，即具备大的势垒高度，和搀杂浓度比导带或价带上态密度低的金属-半导体打仗，就犹如二极管具备整流特征，是金属-半导体边境上组成的具备整流感化的地区。
肖特基势垒组成：当金属与半导体打仗时，因为金属的导带能级高于半导体的导带能级，而金属的价带能级低于半导体的价带能级，组成了肖特基势垒。肖特基势垒是一个势垒能量，禁止了电子从半导体向金属标的目的的活动。
肖特基势垒二极管
肖特基势垒二极管（Schottky barrier diodes，SBD）是一种基于肖特基势垒实际的二极管，是金属与半导体资料彼此打仗，且组成必然的势垒后起头任务的一种大都载流子器件。
肖特基势垒二极管布局与分类
传统SBD是经由过程金属与半导体打仗而组成。金属资料可选用铝、金、钼、镍和钛等，半导体凡是为硅（Si）或砷化镓（GaAs）。
因为电子比空穴迁徙率大，为取得杰出的频次特征，故选用N型半导体资料作为基片。为了减小SBD的结电容，进步反向击穿电压，同时又不使串连电阻过大，凡是是在N+衬底上内涵一高阻N-薄层。

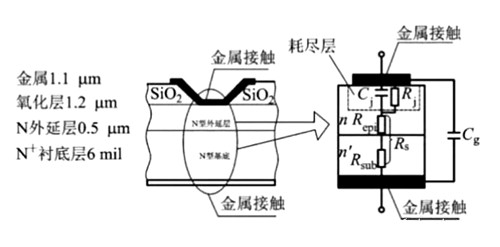

其Cg是管壳并联电容，Ls是引线电感，Rs是包含半导体体电阻和引线电阻在内的串连电阻，Cj和Rj别离为结电容和结电阻（均为偏流、偏压的函数）。
金属导体外部有大量的导电电子。当金属与半导体打仗（两者间隔只要原子巨细的数目级）时，金属的费米能级低于半导体的费米能级。在金属外部和半导体导带绝对应的分能级上，电子密度小于半导体导带的电子密度。
是以，在两者打仗后，电子会从半导体向金属分散，从而使金属带上负电荷，半导体带正电荷。因为金属是抱负的导体，负电荷只散布在外表为原子巨细的一个薄层以内。
而对N型半导体来讲，落空电子的檀越杂质原子成为正离子，则散布在较大的厚度当中。电子从半导体向金属分散活动的成果，组成空间电荷区、自建电场和势，并且耗尽层只在N型半导体一边（势区全数落在半导体一侧）。

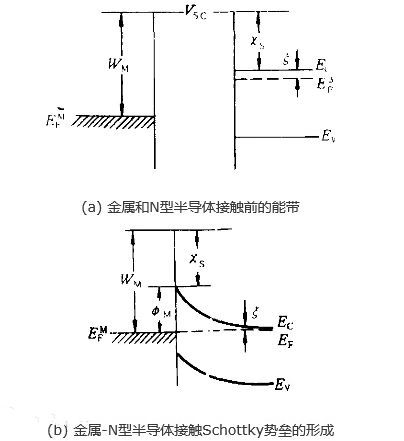

势区中自建电场标的目的由N型区指向金属，随热电子发射自建场增添，与分散电流标的目的相反的漂移电流增大，终究到达静态均衡，在金属与半导体之间组成一个打仗势，这便是肖特基势垒。
在外加电压为零时，电子的分散电流与反向的漂移电流相称，到达静态均衡。在加正向偏压（即金属加正电压，半导体加负电压）时，自建电场减弱，半导体一侧势垒下降，因而组成从金属到半导体的正向电流。
当加反向偏压时，自建电场加强，势垒高度增添，组成由半导体到金属的较小反向电流。是以，SBD与PN结二极管一样，是一种具备单向导电性的非线性器件。
