741芯片引脚图功效图,lm741芯片参数特色-KIA MOS管
信息来历：本站 日期：2024-04-03
LM741是一款通用运算缩小器芯片，它具备经由进程两个引脚停止零偏移调剂的才能；被以为是电压跟从器电路的最适合挑选，因为不闩锁；LM741的共模输入电压规模也很是高，无需利用外部组件来实现不变性。
LM741运算缩小器的首要功效是在各类电路中停止数学运算。运算缩小器具备较大的增益，凡是用作电压缩小器。LM741能够或许在单电源或双电源电压下任务。
输入电压 = 增益 * 输入电压
LM741电路接纳外部弥补，电路比拟简略，不易自激。其运转不变、简洁，并设想了完美的掩护电路，不易破坏。
LM741具备高增益、高输入阻抗、低噪声和宽带宽等优异特征，普遍利用于各类摹拟旌旗灯号处置和丈量节制范畴。LM741合用于比拟器、多谐振荡器、直流缩小器、乞降缩小器、积分器或微分器和有源滤波器。

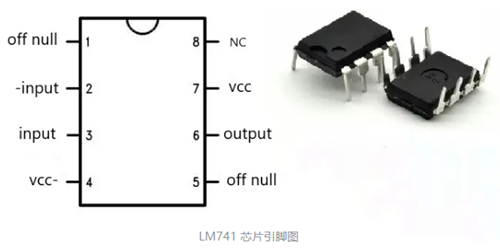

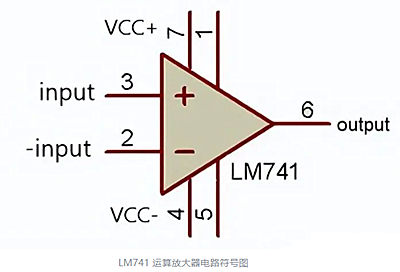

LM741由8个引脚构成。两个引脚用于电源，比方Vcc-和Vcc+。称号中的数字741表现有7个勾当引脚，4个引脚（引脚2、3、4、7）能够或许接管输入，1个引脚（引脚6）是输入引脚。IC中的三角形代表运算缩小器集成电路。

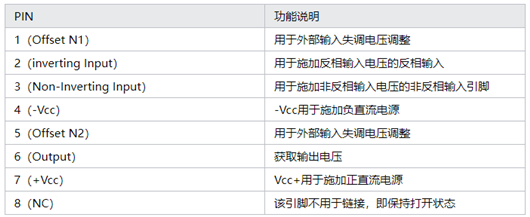

741芯片引脚及功效
1、电源引脚（引脚4和引脚7）：
引脚4和引脚7别离是负电压和正电压电源端子。IC运转所需的电源来自这两个引脚，这些引脚之间的电压电平能够或许在5V到18V的规模内。
2、输入引脚（引脚2和引脚3）：
引脚2和引脚3是运算缩小器IC的输入引脚。引脚2为反相输入，引脚3为同相输入。当2脚电压大于3脚电压时，即反相输入端电压较高，则输入旌旗灯号为低电平。近似地，当管脚3的电压大于管脚2的电压时，即同相输入真个电压较高，则输入旌旗灯号为高电平。
3、输入引脚（引脚6）：
引脚6是运算缩小器IC741的输入引脚。此引脚的输入电压取决于输入引脚上的电压电安然平静利用的反应体例。当此引脚电压为高时，这象征着输入电压与正电源电压类似。一样，当该引脚电压为低电日常平凡，表现输入电压与负输入电压附近。
4、偏移空引脚（引脚1和引脚5）：
引脚1和引脚5用于运算缩小器IC741中的偏移电压。因为运算缩小器IC741的电压增益较高，即便是因为机关进程或非常引发的反相和非反相输入电压的最小变更或其余外部搅扰会影响输入电压。为了降服这类影响，能够或许在引脚1和引脚5上施加电压偏移值，这凡是经由进程利用电位器来实现。
5、未毗连引脚（引脚8）：
引脚8未毗连到运算缩小器IC741外部的任何电路。它只是用于添补8引脚规范封装中的空地空间的引脚。
LM741运算缩小器参数
输入阻抗大于100KΩ。
输入阻抗小于100Ω。
频次规模在0HZ到1MZ之间。
低平衡电压和电流。
电压增益约为2,00,000。
电源：为了一般任务，它须要最少5V的电源，并且能够或许处置高达18V的电压。
输入阻抗：约2MΩ。
输入阻抗：约75Ω。
电压增益：最小频次规模为2,00,000。
转换速度（运算缩小器能够或许检测电压变更的速度）：0.5V/μs。
输入偏移：在2mV-6mV规模内。
输入负载：保举大于2KΩ。
最大输入电流：20mA。
注重：为了使运算缩小器用作电压缩小器，倡议利用高输入阻抗和低输入阻抗值。这类阻抗使运算缩小器IC741成为近乎抱负的电压缩小器。上述规格通用，或因制作商而异。
LM741运算缩小器的首要特色有：过载掩护。它撑持反相和同相引脚的过载掩护。
与其余运算缩小器差别，它具备以下特色：
无闩锁电路请求
免于振荡
供给PDIP、CDIP和TO99封装
