p沟道场效应督任务道理,导通前提-KIA MOS管
信息来历：本站 日期：2024-04-02
P沟道场效应管由P型半导体资料构成的沟道、栅极和源极和漏极构成。沟道是P型半导体，此中大都载流子为空穴。
导电通道范例： P沟道场效应管的导电通道是p型半导体构成的，在介质中须要接通阴极和阳极之间的电流，须要施加负电压到栅极上。
极性： P沟道场效应管的栅极对源极的介质布局呈正电压。

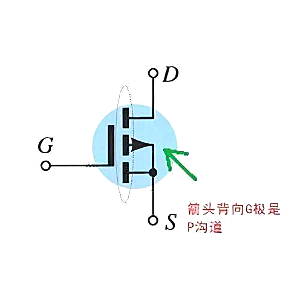

p沟道场效应督任务道理
p沟道场效应管是由沟道、栅极和源、漏极构成。在任务时，栅极和漏极间存在反向电压，构成了横向电场，使沟道中的载流子挪动体例产生变更，进而节制漏极与源极之间的电流巨细。当栅极施加正电压时，沟道中的空穴浓度减小，构成一个减小的导电截面，电流减小，器件为“关态”；当栅极施加负电压时，沟道中的空穴浓度增添，构成分散地区，电流增添，器件为“开态”。
电流节制：
栅极电压节制沟道中的空穴浓度，进而节制源极和漏极之间的电流。
栅极与沟道间的pn结构成的反偏的栅极电压节制沟道截面积，从而节制电流。
因为P沟道MOSFET在关态时泄电流较小，它常被用作低功耗电路中的开关或缩小器。在须要高输出阻抗的利用中，P沟道MOSFET也表现超卓。

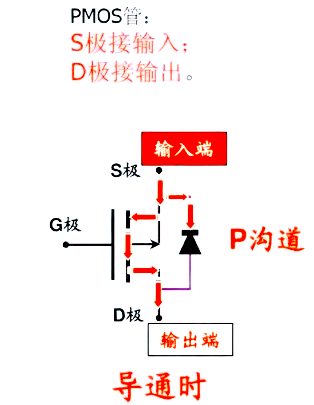

p沟道场效应管导通前提
在G极上加一个触发电压，使N极与D极导通。对N沟道G极电压为+极性。对P沟道的G极电压为-极性。场效应管的导通与停止由栅源电压来节制，对加强型场效应管来讲，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。普通2V～4V就能够了。
P沟道：Ug<Us时导通。（简略以为）Ug=Us时停止。
p沟道场效应管导通前提遭到栅极电压和漏极源极电压的影响。当栅极与源极之间的电压为负时，p沟道场效应管处于导通状况，当栅极与源极间电压为正时，p沟道场效应管处于停止状况。
在导通状况下，漏极电流能够由下式计较：
ID = (μnCox/2)(W/L)[(VGS - VT)VDS - VDS2/2]
此中，μn是沟道中空穴迁徙率，Cox是氧化层电容，W/L是输运通道的宽和长，VGS是栅极与源极的电压差，VT是漏极门限电压，VDS是漏极与源极之间的电压。

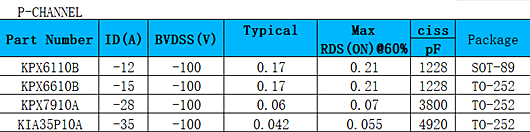

p沟道场效应管型号
