MOS管芯片在建造以后，须要给MOS管芯片加上外壳，便是MOS管封装。差别的封装、差别的设想，MOS管的规格尺寸、各种电性参数等城市不一样，在电路中起到的感化也会不一样；封装仍是电路设想中MOS管挑选的首要参考。

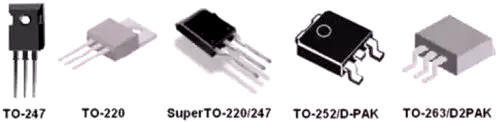

MOS管封装分类
根据装置在PCB板上的体例来分别，MOS管封装首要有两大类：拔出式(Through Hole)和外表贴装式(Surface Mount)。
拔出式便是MOSFET的管脚穿过PCB板的装置孔并焊接在PCB板上。罕见的拔出式封装有：双列直插式封装(DIP)、晶体管形状封装(TO)、插针网格阵列封装(PGA)三种款式。
外表贴装则是MOSFET的管脚及散热法兰焊接在PCB板外表的焊盘上。典范外表贴装式封装有：晶体管形状(D-PAK)、小形状晶体管(SOT)、小形状封装(SOP)、方形扁平式封装(QFP)、塑封有引线芯片载体(PLCC)等。

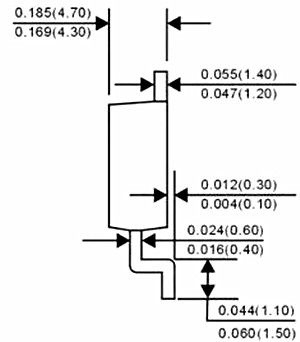

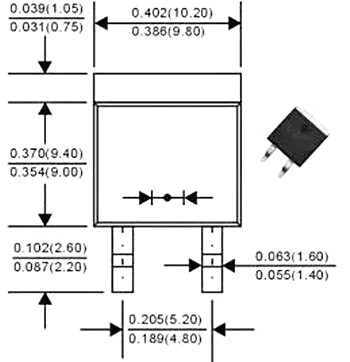

d2pak封装尺寸
TO-252(又称之为D-PAK)和TO-263(D2PAK)便是外表贴装封装。经常利用于功率晶体管、稳压芯片的封装，是今朝支流封装之一。
接纳该封装体例的MOSFET有3个电极，栅极(G)、漏极(D)、源极(S)。 此中漏极(D)的引脚被剪断不必，而是利用反面的散热板作漏极(D)，间接焊接在PCB上，一方面用于输入大电流，一方面经由过程PCB散热;以是PCB的D-PAK焊盘有三处，漏极(D)焊盘较大。
TO-263是TO-220的一个变种，首要是为了进步出产效力和散热而设想，撑持极高的电流和电压，在150A以下、30V以上的中压大电流MOS管中较为多见。 除D2PAK(TO-263AB)以外，还包含TO263-2、TO263-3、TO263-5、TO263-7等款式，与TO-263为隶属干系，首要是引出脚数目和间隔差别。
