过零比拟器即为在输出旌旗灯号穿梭0电日常平凡，输出脉冲。将输出旌旗灯号与零电平停止比拟。当输出旌旗灯号的电压跨越零电日常平凡，输出电路为高电平；当输出旌旗灯号电压小于或即是零电日常平凡，输出电路为低电平。
过零比拟器是用于检测旌旗灯号是不是颠末了某个阈值，并在旌旗灯号穿过阈值时输出一个短脉冲旌旗灯号的电路元件。凡是环境下，过零比拟器会用于交换电路中的零点检测和调光等操纵，其输出旌旗灯号经常可用于节制其余开关电路，从而完成对交换电路的节制。
过零比拟器道理
操纵对称缩小器和比拟器的连系，完成对交换旌旗灯号的检测。在交换旌旗灯号为正半周的时辰，比拟器输出低电平，当旌旗灯号变为负半周时，比拟器输出高电平。经由过程如许的体例，便能够完成对交换旌旗灯号的零点检测。
过零比拟器的电路布局普通由一个缩小器、一个比拟器和一个零点穿插检测电路组成。此中缩小器的感化是对旌旗灯号停止缩小，以便更好地停止比拟。而比拟器则会比拟缩小后的旌旗灯号和一个牢固的参考电压，当旌旗灯号跨越这个参考电压时，比拟器输出高电平，不然输出低电平。零点穿插检测电路则能够经由过程对正弦交换旌旗灯号的零点地位停止检测，从而肯定交换旌旗灯号穿过参考电压的时辰，进而输出一个短脉冲旌旗灯号。

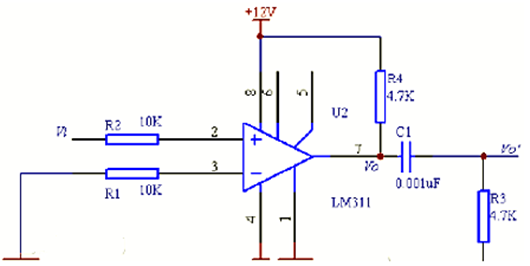

当输出旌旗灯号Vi为一正弦波时，Vi每过零一次，比拟器的输出Vo将发生一次电压跳变，输出Vi，输出Vo，经RC微分电路后的输出Vo’以下图所示：
过零比拟器电路图
过零比拟器按照输出体例的差别分为反相输出式和同相输出式两种。反相输出式过零比拟器的同相输出端接地，而同相输出式过零比拟器的反相输出端接地。

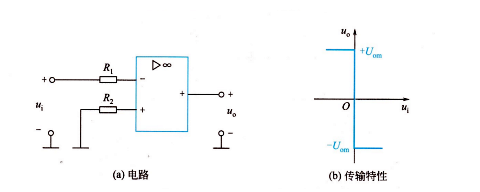

对反相输出式过零比拟器，当输出旌旗灯号电压ui>0时，输出电压u。=-u0m。；当u1<0 时，u。=+u0m。反相输出式过零比拟器电路及电压传输特征如图所示。

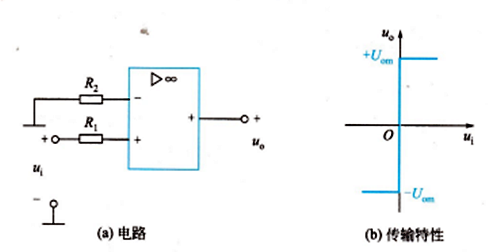

对同相输出式过零比拟器，当输出旌旗灯号电压u1>0时，输出电压u。=+u0m；当ui<0 时，u0=-u0m。同相输出式过零比拟器电路及电压传输特征如图所示。
图 反相输出式过零比拟器
图 同相输出式过零 比拟器
对反相输出式过零比拟器当输出电压为正弦波电压ui，时，则u1。为矩形波。
