c945参数与管脚图,c945引脚图功效-KIA MOS管
信息来历：本站 日期：2024-03-27
C945是经常使用的小功率NPN型晶体管，封装情势为TO-92，能够驱动的最大负载约为150mA，能够用于如缩小、开关、稳压等电路中。
c945电气参数:
集电极-发射极电压VCEO：50V
集电极-基极电压VCBO：60V
发射极-基极电压VEBO：5V
集电极电流Ic：100mA
基极电流IB：20mA
集电极发射极饱和电压VCE(sat)：0.15V
耗散功率TA =25℃ PD：250mW
操纵和存储结温规模 TJ,Tstg：-55 - 150℃

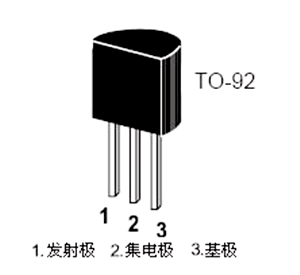

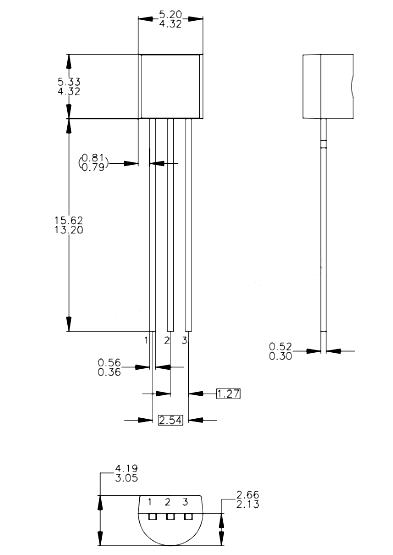

c945引脚图尺寸
C945的引脚别离为基极(B)、集电极(C)和发射极(E),此中集电极其正极,发射极其负极。
当基极电流为零时,C945处于停止状况,此时集电极和发射极之间的电阻很大,类似于开路。
当基极加上正向电流时,C945进入缩小状况,此时集电极和发射极之间的电阻大大下降,能够输入较大的电流,完成旌旗灯号缩小。
当基极加上反向电流时,C945进入饱和状况,此时集电极和发射极之间的电阻很小,类似于短路,能够用于开关电路。
