LM339(四路差动比拟器)由14个引脚和4个自力的电压比拟器构成，LM339是在电压比拟器芯片外部装有四个自力的电压比拟器，是罕见的集成电路，首要操纵于高压数字逻辑门电路；操纵lm339能够构成各类电压比拟器电路和振荡器电路。

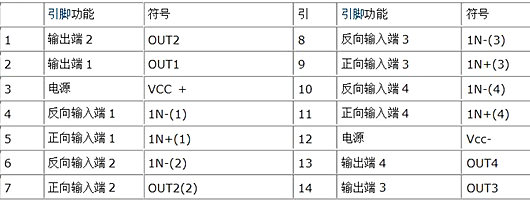

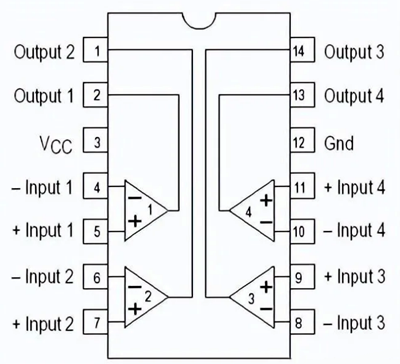

比拟器1、2、3、4：正输出毗连到IC引脚3，负输出毗连到IC引脚12。
比拟器1：反相输出毗连到IC引脚4，非反相输出毗连到IC引脚5，输出毗连到IC引脚2。
比拟器2：反相输出毗连到IC引脚6，非反相输出毗连到IC引脚7，输出毗连到IC引脚1。
比拟器3：反相输出毗连到IC引脚8，非反相输出毗连到IC引脚9，输出毗连到IC引脚14。
比拟器4：反相输出毗连到IC引脚10，非反相输出毗连到IC引脚11，输出毗连到IC引脚13。
LM339封装：TSSOP-14封装、PDIP-14封装、SOIC-14封装。

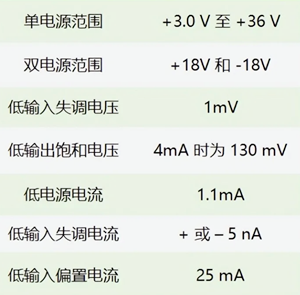

LM339特征参数
LM339任务道理
LM339任务道理与其余比拟器IC近似，该IC每一个比拟器都有3个引脚，首要是：反相(-IN)、同相(+IN)和输出。

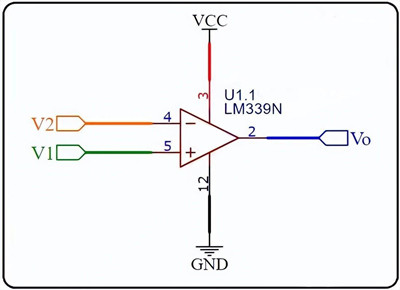

利用此中一个比拟器来领会LM339任务道理。这里取两个输出电压，它们是电压V1和V2。此刻经由过程比拟器比拟这些电压，并供给输出为Vo。电压V1毗连到比拟器的同相(+IN)输出（引脚5），电压V2毗连到反相(-IN)输出（引脚4）。
若是反相(-IN)输出(V2)处的电压大于同相(+IN)输出(V1)，则输出将为逻辑零。
V2>V1Vo=0V或GND
若是同相(+IN)输出(V1)处的电压大于反相(-IN)输出(V2)，则输出将为逻辑Vcc。
V1>V2，Vo=VCC
LM339电路图

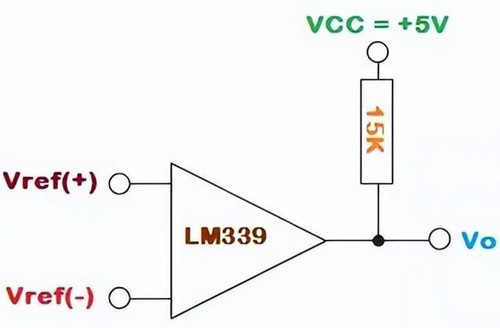

LM339构建根基比拟器，根基比拟器设想的电路以下图所示，根基比拟器由具备两个差别参考输出电压的LM339和一个15K电阻构成。
