MOS管尖峰电压,MOS管尖峰产生缘由-KIA MOS管

MOS管尖峰产生的缘由首要与电压电流的瞬态变更和寄生参数（电感、电容）有关，出格是在高频开关时。

在MOS守旧进程中，陪同很大的电压瞬变，即dv/dt，从而在寄生电容中产生大的位移电流Cdv/dt，构成电流尖峰；在MOS关断进程中，通道内产生电流瞬变，di/dt，瞬变电流在寄生电感端产生尖峰电压Ldi/dt。

MOS的关断速率太快，致使漏极dv/dt太高，布线没布好，致使散布参数过大，接收电容太小，也会产生尖峰。

SiC MOSFET中，因为开关的时辰电压和电流的急剧变更，器件的封装电感和周边电路的布线电感影响变得没法轻忽，致使漏极源极之间会有很大的电压尖峰。

按照公式u=-Ldi/dt，在增添尖峰时能够从这几个方面停止斟酌：

1. MOSFET关断前的电流；

2. 开关速率；

3. 电路中电感（包含寄生电感）。

MOS管的等效模子中，电容是必不可少的，四个电极（栅极，漏极，源极，体电极）两两之间都存在电容。栅极与源极/体电极电容首要影响静态特征和开关时的驱动才能，比方阈值电压和栅极充电电荷。漏极和源极/体电极电容对器件的影响会小一些，凡是存眷较少。漏极和栅极间的电容便是常说的密勒电容，对器件开关特征具备较大影响，也是MOS管开启时呈现电流尖峰的缘由。

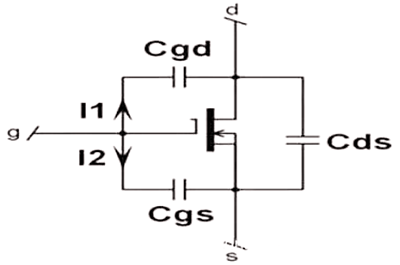

MOS管等效电路图

电感来自于负载电感和走线的寄生电感，它首要造成了MOS管关断时的电压尖峰。电容电感之以是会影响到器件的开关特征，能够归因于两句话，“电容两头的电压不能渐变，流过电感的电流不能渐变”。器件的开启或关断进程，便是器件的电压/电流产生变更的进程。既然有变更，就必有随时候的变更率，即dV/dt和和dI/dt。电容的位移电流与电容巨细有关，即Ic=C*dV/dt；电感两头的感到电动势与电感巨细有关，即Vi=L*dI/dt。

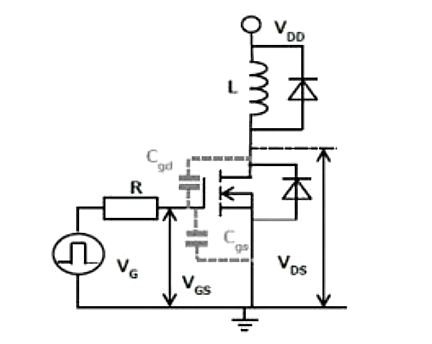

二极钳位办理性负载开关电路图

所谓旌旗灯号尖峰，也便是在曲线回升到峰值后，呈现降落，以后延续降落，或趋于安稳。在MOS管开关进程中，旌旗灯号尖峰事后，凡是会趋于安稳。在二极管钳位理性负载电路中，MOS管开启时，电流回升，回升到必然值后，电压起头降落，存在dV/dt。密勒电容和dV/dt若是都较大，将须要一个较大的位移电流。若是这个位移电流大于器件开启后的不变电流，以后会慢慢减小到不变电流，在曲线上构成电流尖峰。此时，若是二极管长短抱负的，其反向规复电荷将致使更明显的电流尖峰。在MOS关断进程中，电压回升，回升到必然值时电流起头降落，存在dI/dt。若是寄生电感和dI/dt都比拟大，会产生较大的感到电动势。当感到电动势大于器件关断后的不变电压时，将构成一个电压尖峰。

MOS管大电流关断为甚么呈现尖峰电压？

尖峰电压属于浪涌电压里的一种，延续时候极短但数值很高。机电、电容器和功率转换装备（如变速驱动器）是产生尖峰电压的首要身分。雷电击中室外的输电线路也会引发极风险的高能瞬变。它们会在高压电源电路中按期产生，峰值能够会到达数千伏。

处置体例

为了避免电念头绕组的绝缘过早老化或引发电念头、变频器的破坏，凡是能够供给加接输入电抗器的体例来减小在电念头端脚上的高次谐波打击电压。

当变频器与电念头之间的电缆线较永劫，加装输入电抗器固然能够减小负荷电流的峰值，但输入电抗器不能减小电念头端脚上的瞬变电压峰值。是以，必然要尽可能延长变频器与电念头之间的电缆线的长度。

（1）增添电抗器或滤波器：在毗连变频电念头电缆的两侧增添电抗器（扼流圈）或滤波器，如许能够有用减缓电源端输入电压脉冲的回升速率。

（2）延长电缆长度：在设想线路时，应尽可能削减变频器与电念头之间电缆的长度。经由进程延长电缆长度来下降二者之间的暂态波进程的振荡周期，以此来下降电念头两头的过电压。

（3）另外，还应确保电念头死心在检验进程中不受毁伤或短路，电念头轴承等部件的拆卸知足精度请求，尽可能下降涡流消耗等引发的局部发烧和机器共同题目对电念头绝缘的影响。
