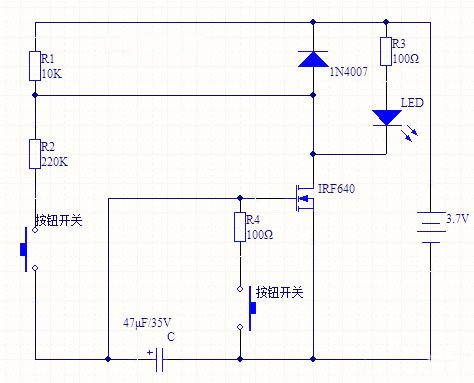

本文分享一个能够或许或许转变LED灯亮度的小电路，能够或许或许很较着察看到LED灯亮度变更的进程，既能够或许或许持续变更又能够或许或许中断变更，利用的元件也是经常使用的电阻、电容、二极管、MOS管和按键，下图是电路道理图。

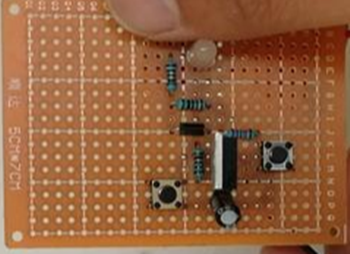

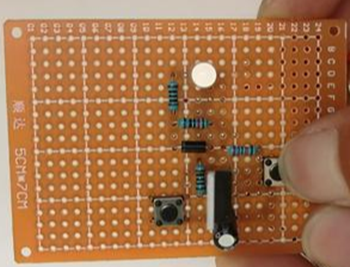

电路的任务状况：给电路通上电后，期待数秒钟，若是此时一向按着左面的开关不动，能够或许或许察看到LED灯逐步变亮，直至最亮，这时辰候再按左面的开关就没甚么用了，能够或许或许按下左面阿谁按钮开关，只需按一下灯立马燃烧；若是不是一向按着左面的开关不动，也能够或许或许中断按，能看到按一下，这个LED灯亮一下。
这个电路的道理是甚么？为甚么会如许？实在这个电路首要用到了一个电容的充电回路，这里须要引入一个时辰常数，若是刚给电路通上电，并且按下左面的开关，那末电流会经由进程R1和R2和按钮开关给电容充电，这个充电进程并不是一刹时就实现的，是有一个进程，若是想充到电源电压的0.63倍(既1-1/e，在这个电路中大约为2.33V)时，须要的时辰便是这个时辰常数。
跟着电容两头电压的降低，MOS管栅极的电压也会跟着降低，当栅极电压高于MOS管的夹断电压，漏源之间就起头有电流经由进程，对外表现为LED灯起头变亮，又因为MOS管是个电压节制性器件，以是跟着栅极电压的降低，漏源之间的电流也会逐步变大，对外表现为LED灯逐步变亮。
可是当按下左面阿谁开关时，电容就会发生放电景象，这里当放到最高电压的0.37倍(既1/e)时须要的时辰也是时辰常数，可是充电回路经由进程电阻R1和R2，放电回路经由进程电阻R4，因为前者阻值很大，算出来的时辰常数也比拟大(算出来为10.8s)，是以这个充电进程很慢；尔后者阻值很小，算出来的时辰常数也比拟小(算出来为0.0047s)，是以这个放电时辰很快，也就一刹时的事。
实在除持续按着左面开关灯会变亮外，也能够或许或许中断按下左面的开关，如许按一下就给电容充一下电，栅极电压就进步一点，漏源之间的电流就变大一点，对外表现为 LED灯又变亮了一点。
这个LED灯亮度变更的快慢是能够或许或许本身设想的，若是转变R1或R2的阻值，这个充电回路的时辰常数就会发生变更，电容的充电速率就会发生变更，对外表现便是这个LED灯亮度变更的快慢也发生了变更。
