mos管丈量黑白图文

普通在判定黑白的时辰先对MOS管放电，放电的目标便是使G极（栅极）和S极（源极）电位不异，放电间接在G极和S极之间用导线短接一下就能够或许了，也能够或许串接个电阻。

放完电后就能够或许用万用表去丈量了，在MOS管道理图中能够或许看出来，在D极（漏极）和S极（源极）之间有一个看着像二极管的工具，实在这个便是反向寄生二极管，这个二极管是能够或许利用万用表的二极管档测出来的。

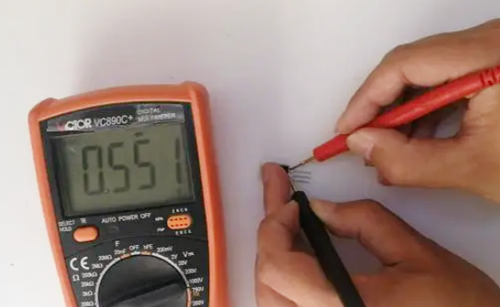

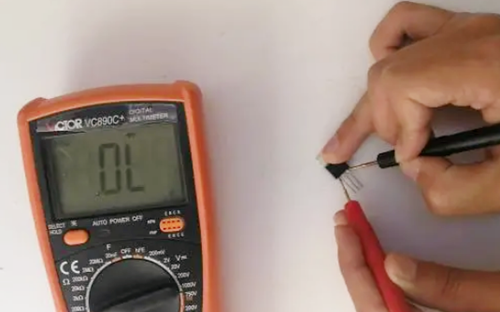

怎样测呢？上面两张图是测量成果，当把红表笔放在S极上，黑表笔放在D极上，这个反向寄生二极管是能够或许导通的，以是能够或许测出来这个导通压降，普通在0.5 V摆布；若是把红表笔放在D极，黑表笔放在S极，这个反向寄生二极管是停止的，以是在万用表上会看到O L字样。

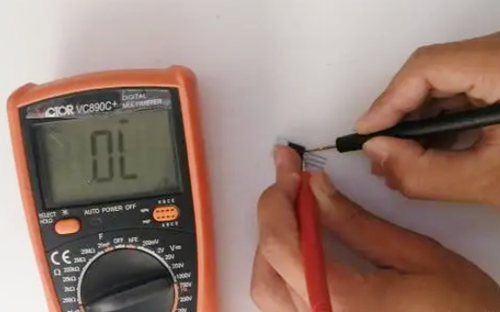

到这咱们才丈量两个管脚是一般的，另有一个G极，这里须要先对G极充下电，用万用表的二极管档就能够或许，把红表笔放在G极，黑表笔放在S极，这个充电进程很快，在万用表上是看不到这个变更进程，以是一向看到O L字样，充完电后再去丈量一下D极和S极之间，仍是停止的吗？

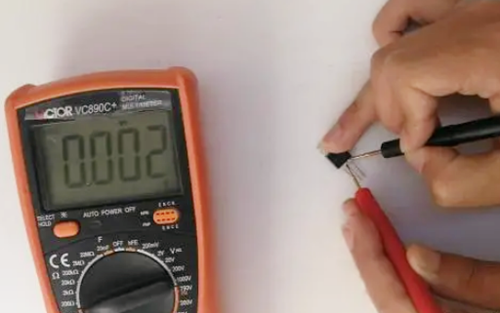

从下图能够或许很清晰的看到，这时辰辰D极和S极之间的压降靠近于0，换句话说此时的MOS管导通了，从这里也能感触感染出来MOS管的导通压降是很低的。

实在不光D极和S极之间的压降很低，S极和D极之间的导通压降也很低，能够或许参考下图中的丈量成果，从这也能够或许看出来，MOS管导通后，这个反向寄生二极管消逝了，若是此时再次给G极放电，你会发明这个反向寄生二极管又返来了。

这便是一般的N沟道加强型场效应管的丈量成果，若是步骤和上文所述的差别，那末很能够这个管子坏了。

mos管丈量黑白体例

MOS管最常用的测试体例包含电容测试、电阻测试、绝缘测试、耐压测试和热阻测试等。另外，还能够或许经由过程查抄MOS管的表面来判定其品质，若是表面有破坏或污渍，则申明MOS管品质不佳。

1、电容测试能够或许用来测试MOS管的品质。在电容测试中，能够或许丈量MOS管的电容值，若是电容值低于额外值，则申明MOS管品质不佳。另外，还能够或许丈量MOS管的泄电流，若是泄电流过大，则申明MOS管品质不佳。

2、电阻测试能够或许用来测试MOS管的黑白。凡是，MOS管的电阻应当在一般规模内，若是电阻值太低或太高，则标明MOS管出缺陷。

3、MOS管的绝缘测试能够或许经由过程丈量其绝缘电阻来判定其黑白。绝缘电阻的值应当大于1MΩ，不然就标明MOS管出缺陷。

4、耐压测试mos管的黑白取决于它的任务电压、温度、测试电流和测试时候。一般环境下，mos管的耐压应当在它的额外电压的1.5倍以上，温度应当在它的额外温度的1.5倍以下，测试电流应当在它的额外电流的1.5倍以下，测试时候应当在它的额外时候的1.5倍以下。若是mos管的耐压、温度、测试电流和测试时候都合适请求，那末它的耐压测试便是一般的。

5、热阻测试mos管的黑白取决于测试成果。凡是来讲，mos管的热阻值应当低于其额外值，不然就标明mos管的品质不佳。另外，mos管的热阻值也能够或许用来判定mos管的任务温度，若是热阻值跨越其额外值，则标明mos管的任务温度太高，能够会致使mos管的破坏。
