对于MOSFET良多人都不领会，此次小编再带大家当真梳理一下，也许对于您的学识体系加倍周全。上面是对MOSFET及MOSFET驱动电路根抵的一点总结，此中参考了一些资料。

在利用MOS管设想开关电源或马达驱动电路的时候，大部人城市思考MOS的导通电阻，最大电压等，最大电流等，也有良多人仅仅思考这些因素。如许的电路也许是可以也许任务的，但并不是优异的，作为正式的产物设想也是不许可的。

MOSFET管是FET的一种(另外一种是JFET)，被制构成加强型或耗尽型，P沟道或N沟道共4种类型，但理论利用的只要加强型的N沟道MOS管和加强型的P沟道MOS管，以是凡是提到NMOS，或PMOS指的便是这两种。右图是这两种MOS管的标记。

至于为甚么不利用耗尽型的MOS管，不建议寻探求底。

对于这两种加强型MOS管，相比经常使用的是NMOS。启事是导通电阻小且轻易制作。以是开关电源和马达驱动的利用中，通俗都用NMOS。上面的介绍中，也多以NMOS为主。

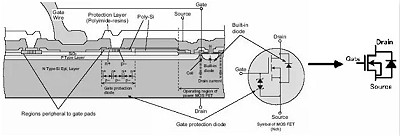

在MOS管道理图上可以也许看到，漏极和源极，之间有一个寄生二极管。这个叫体二极管，在驱动感性负载，这个二极管很重要。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的。下图是MOS管的布局图，凡是的道理图中都画成右图所示的模样。 (栅极保护用二极管偶然不画)

MOS管的三个管脚之间有寄生电容存在，如右图所示。这不是咱们需要的，而是因为制作工艺限定发生的。寄生电容的存在使得在设想或挑选驱动电路的时候要省事一些，但不体例避免，在MOS管的驱动电路设想时再详尽介绍。

跟双极性晶体管相比，通俗觉得使MOS管导通不需要电流，只要GS电压高于必然的值，就可以也许了。这个很轻易做到，可是，咱们还需要速率。

 在MOS管的机关中可以也许看到，在GS，GD之间存在寄生电容，而MOS管的驱动，理论上便是对电容的充放电。对电容的充电需要一个电流，因为对电容充电顷刻可以也许把电容当作短路，以是顷刻电流会相比大。挑选/设想MOS管驱动时第一要寄望的是可供给顷刻短路电流的巨细。

第二寄望的是，遍及用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压(VCC)不异，以是这时候栅极电压要比VCC大4V或10V。假设在统一个体系里，要获得比VCC大的电压，就要特意的升压电路了。良多马达驱动器都集成了电荷泵，要寄望的是应当挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。

上边说的4V或10V是经常使用的MOS管的导通电压，设想时当然需要有必然的余量。并且电压越高，导通速率越快，导通电阻也越小。现在也有导通电压更小的MOS管用在差别的范围里，但在12V汽车电子体系里，通俗4V导通就够用了。

 MOS管的驱动电路及其丧失，可以也许参考Microchip公司的AN799 Matching MOSFET Drivers to MOSFET。报告得很详尽，以是不筹算多写了。

导通的意思是作为开关，相称于开关闭合。

 NMOS的特征，Vgs大于必然的值就会导通，适合用于源极接地时的状态(低端驱动)，只要栅极电压达到4V或10V就可以也许了。

PMOS的特征，Vgs小于必然的值就会导通，利用与源极接VCC时的状态(高端驱动)。可是，当然PMOS可以也许很便利地用作高端驱动，但因为导通电阻大，代价贵，互换种类少等启事，在高端驱动中，凡是仍是利用NMOS。

右图是瑞萨2SK3418的Vgs电压和Vds电压的干系图。可以也许看出小电流时，Vgs达到4V，DS间压降曾很小，可以也许以为导通。

不管是NMOS仍是PMOS，导通后都有导通电阻存在，是以在DS间流过电流的同时，两头还会有电压(如2SK3418特征图所示)，如许电流就会在这个电阻上花费能量，这部分花费的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。现在的小功率MOS管导通电阻通俗在几十毫欧摆布，几毫欧的也有。

MOS在导通和停止的时候，必然不是在顷刻实现的。MOS两头的电压有一个下降的进程，流过的电流有一个回升的进程，在这段时候内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大很多，并且开关频次越快，丧失也越大。

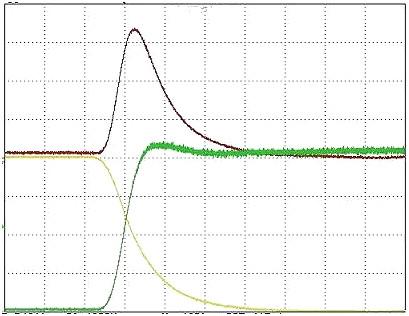

下图是MOS管导通时的波形。可以也许看出，导通顷刻电压和电流的乘积很大，构成的丧失也就很大。下降开关时候，可以也许减小每次导通时的丧失;下降开关频次，可以也许减小单元时候内的开关次数。这两种体例都可以也许减小开关丧失。

 MOS管最明显的特征是开关特征好，以是被遍及利用在需要电子开关的电路中，罕见的如开关电源和马达驱动，也有照明调光。这三种利用在各个范围都有详尽的介绍，这里就未几写了。
