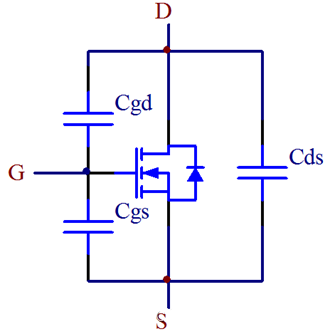

MOS属于电压节制型器件，可是现实上MOS管在从关断到导通的进程中也是须要电流的，由于MOS管各极之间存在寄生电容Cgd，Cgs和Cds。
MOS管的导通前提，是Vgs电压最少须要到达阈值电压Vgs(th)，它经由进程栅极电荷对Cgs电容停止充电。当MOS管完整导通后就不须要供给电流了。
MOS管的开启前提取决于其沟道范例（N沟道或P沟道）和是加强型仍是耗尽型。
对N沟道加强型MOSFET，开启前提是漏源电压（Vds）大于开启电压（Vgs(th)），同时栅源电压（Vgs）也大于开启电压（Vgs(th)）。
对N沟道耗尽型MOSFET，开启前提是漏源电压（Vds）大于开启电压（Vgs(th)），而栅源电压（Vgs）须要小于开启电压（Vgs(th)）。
对P沟道加强型MOSFET，开启前提是漏源电压（Vds）小于开启电压（Vgs(th)），同时栅源电压（Vgs）也小于开启电压（Vgs(th)）。
对P沟道耗尽型MOSFET，开启前提是漏源电压（Vds）小于开启电压（Vgs(th)），而栅源电压（Vgs）须要大于开启电压（Vgs(th)）。

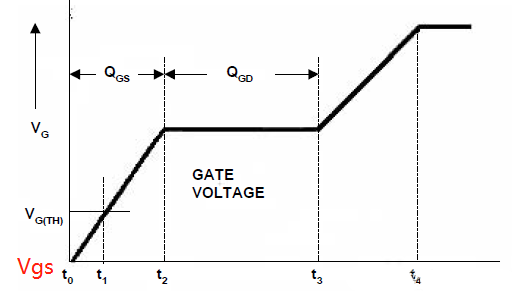

在开启进程中，MOS管会履历差别的阶段，包含驱动守旧脉冲经由进程MOS管的栅-源极对输出电容（Cgs）充电，当Vgs电压到达阈值电压（Vth）时，电流ID起头流过漏极，并且Vds电压坚持稳定。
跟着Vgs电压的进一步回升，电流ID也逐步增添，直到到达负载电流的最大值ID。在这个进程中，会呈现一个称为米勒平台（Miller plateau）的阶段，在这个阶段，电流ID坚持负载ID稳定，而Vds电压起头降落。当米勒平台竣事时，能够以为MOS管根基已导通。
n沟道mos管开启前提
阀值电压：当栅极和源极之间的电压（Vgs）大于或即是阈值电压（Vth）时，N沟道MOS管会导通。
高电平有用：在数字电路中，当Vgs大于或即是Vth时，MOS管导通，这凡是象征着高电平有用。
正向偏置电压：在加强型N沟道MOS管中，只要当Vgs大于2.5V时，即Vg（栅极电压）—Vs（源极电压）大于2.5V时，D极和S极之间才会导通。
以上前提能够会按照MOS管规格书（datasheet）有所变更，现实利用中应参考详细规格来肯定其开启前提。
p沟道mos管开启前提
栅极电压：须要栅极电压为正且充足大，凡是须要大于阈值电压(Vth)，以构成导电沟道。
漏极电压：须要漏极电压为正，当漏极电压为正时，有益于导电沟道的构成。
源极电压：须要源极电压为负或接地，当源极电压为负或接地时，电子能够从源极流向漏极，构成电流。
负载电阻：还须要斟酌负载电阻的影响，当负载电阻较大时，能够须要更高的栅极电压来保持导电沟道的构成。
