MOS管按照导电性子差别可分为NMOS和PMOS两种。NMOS和PMOS的布局近似，都是由n型和p型半导体同化着一层氧化膜组成的。差别的处所在于，NMOS的氧化膜上笼盖着一层金属，凡是是钨或铜，而PMOS则笼盖着一层氮化硅或氧化铝等绝缘资料。

NMOS和PMOS的特征辨别

NMOS的导通电阻小，凡是用于低电压、大电流的场所，比方电源开关和缩小器等；而PMOS的阻断电压高，凡是用于高电压、小电流的场所，比方场效应晶体管和电源节制器等。

若何疾速辨别nmos和pmos

1.经由过程外表辨别

NMOS和PMOS的外表偶然能够经由过程肉眼察看来辨别。凡是环境下，NMOS的管芯色彩较深，呈灰色或玄色，而PMOS的管芯色彩较浅，呈淡黄色或淡蓝色。

2.经由过程标识辨别

NMOS和PMOS的标识也能够用来辨别它们。凡是环境下，NMOS的标识为“N”，而PMOS的标识为“P”。

3.经由过程电路特征辨别

在现实利用中，能够经由过程电路特征来辨别NMOS和PMOS。凡是环境下，NMOS的导通电阻小，能够在低电压、大电流的场所利用；而PMOS的阻断电压高，能够在高电压、小电流的场所利用。

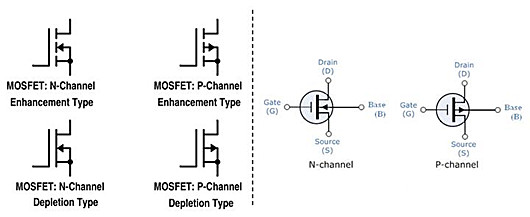

nmos和pmos辨别

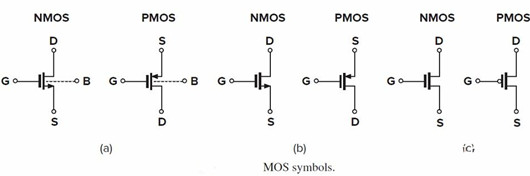

PMOS和NMOS的源漏方位相反，NMOS的漏端drain在下面，PMOS的源端source在下面，之以是这么做是借助方位来标明电位的凹凸。NMOS的漏端drain和PMOS的源端source的电压都比栅端gate电压高，以是这么标注取得一个“visualaid”。电流标的目的是一致的，若是接纳箭头表现电流标的目的，都是从上到下的。

若是是四端口画法，箭头的标的目的就不是电流标的目的，而是衬底和沟道之间的PN结标的目的，和二极管一样，都是从P端指到N端。

NMOS是N型沟道，P型衬底，衬底接最低电位，PMOS是P型沟道，N型衬底接最高电位。如许是为了源漏端和衬底组成P-N结反偏，不然电流从源漏端间接正向导通到地。击穿说的也是这个P-N结反向击穿。由于沟道和衬底的资料差别，以是栅压变更才会有耗尽层-反型层组成的说法。

NMOS的沟道资料是N型，而衬底资料是P型，以是栅极须要加正电压，能力排挤P型衬底里的空穴，吸收电子堆积在沟道的下方，和栅极的金属板组成栅电容。电容的介质资料是SiO2。PMOS的沟道资料是P型，而衬底资料是N型，要想在N型资料里吸收空穴的话，天然栅极应当加负电压。和NMOS栅极正电压越大，沟道的导电能力越强一样，PMOS是栅极电压负向越大，沟道导电能力越强。

nmos pmos任务前提差别

沟道组成前提

此刻来看一下任务前提，NMOS，VGS>VthV_{GS}>V_{th}和VDS>VGS?VthV_{DS}>V_{GS}-V_{th}，前者是用来保障导电沟道的组成，叠加后者的前提便是饱和状况。导通前提到PMOS这，因此栅端电压对照衬底电压VDDV_{DD}较小为好，如许空穴就会被吸附到外表组成沟道，以是能够看出阈值电压VthV_{th}为负值。这和NMOS的VthV_{th}的正值恰相反，注重这里不触及加强型仍是耗尽型管子的辨别。斟酌衬底和源审察连，导通前提是VGS<VthV_{GS}<V_{th}，若是用相对值表现|VGS|>|Vth||V_{GS}|>|V_{th}|。电流的活动从方位上和NMOS不辨别，都是从上方流到下方。

饱和前提

饱和区的前提类比较为费事，由于饱和区组成的微观机理略微庞杂一点。起首咱们要弄清，为甚么对NMOS，当VDS>VGS?VthV_{DS}>V_{GS}-V_{th}就有IDI_D饱和呢？当知足了VGS>VthV_{GS}>V_{th}，沟道里从漏端到源真个电压都是一样的，能够等效为简略的平行板电容器。可是MOS管是个平面布局，除平行板的垂直电场，要组成电流还须要程度标的目的的电场，也便是从漏极到源级的电场。程度标的目的的电场NMOS是漏端最高，源端最低，沿着沟道标的目的电势逐步下降。

沟道处的电势由牢固的衬底电势叠加程度标的目的的电势，就构成了栅平行板电容固然栅极电压稳定，但衬底边的电压不平均。对NMOS来讲，须要保障VGS>VthV_{GS}>V_{th}，这里S换成sub(衬底)会更好懂得，VG?Sub>VthV_{G-Sub}>V_{th}，但此刻衬底电压由于施加了VDSV_{DS}不再坚持平均相称。接近漏端这一真个电压VGDV_{GD}要比VGSV_{GS}小，由于漏端电压高。跟着漏端电压的晋升，VGDV_{GD}会领先小于VthV_{th}，如许漏端这个处所就组成了夹断（pinch-off），但这个夹断和VG?Sub<VthV_{G-Sub}<V_{th}时的停止不一样，称为预夹断，是经由过程VDSV_{DS}粉碎了VG?Sub>VthV_{G-Sub}>V_{th}的前提组成的夹断，且只要漏端一点夹断了，不是全部沟道都夹断了。可是，沟道的预夹断恰是咱们须要的，由于夹断后漏端和栅端就毗连起来的了。

这里实在是有点题目的，由于按照后面的器件模子，夹断后VGDV_{GD}是即是VthV_{th}的，持续增大VDV_D能够持续减小VGDV_{GD}，构成小于VthV_{th}的环境。但这里的假定是，VGDV_{GD}减小到VthV_{th}的时辰，栅端和漏端毗连起来，如许不管VDV_D若何变更，夹断点都即是VthV_{th}，全部沟道的程度电压也就坚持稳定了。这里不斟酌channel-lengthmodulation的环境。夹断今后，器件模子就近似是diode-connected的电路拓扑了，栅端和漏端毗连，器件一直任务在饱和区。不过差别的是，器件里下降VDV_D能够回到线性区，而在电路里，下降VDV_D回不到线性区，只能间接进入停止区。

按照后面的阐发，能够晓得NMOS进入饱和区的请求是VGD<VthV_{GD}<V_{th}，换成经常使用的是VDS>VGS?VthV_{DS}>V_{GS}-V_{th}。PMOS由于栅端电压负与衬底端，以是施加VSDV_{SD}后，漏真个电压最低，且低的栅端电压高于漏端电压不跨越阈值电压了，粉碎了栅电压修建的导通前提，以是有VGD>VthV_{GD}>V_{th}，换算一下，VDS<VGS?VthV_{DS}<V_{GS}-V_{th}。

总结

对NMOS，栅端gate比衬底端substrate高一个VthV_{th}，能力组成沟道，要粉碎这个沟道，栅端gate比漏端drain高，但不能高于VthV_{th}，能力组成预夹断，任务在饱和区。

VGS>Vth，VGD<VthV_{GS}>V_{th}，V_{GD}<V_{th}，后一个前提即VDS>VGS?VthV_{DS}>V_{GS}-V_{th}

对PMOS，栅端gate比衬底端substrate低过负阈值电压VthV_{th}，能力够吸附空穴，组成反型层，栅端gate比漏端drain低，但不能低过VthV_{th}，组成沟道粉碎前提，能力任务在饱和区。

VGS<Vth，VGD>VthV_{GS}<V_{th}，V_{GD}>V_{th}，后一个前提即VDS<VGS?VthV_{DS}<V_{GS}-V_{th}，斟酌VthV_{th}是负值，也能够改成|VGS|>|Vth|，|VDS|>|VGS|?|Vth||V_{GS}|>|V_{th}|，|V_{DS}|>|V_{GS}|-|V_{th}|，如许和NMOS的前提就有了必然的同一性。

NMOS和PMOS的利用范畴

NMOS的利用范畴

NMOS普遍利用于数字电路、开关电源、计较机内存等范畴。在数字电路中，NMOS经常使用于设想与门、或门、非门等逻辑门电路；在开关电源中，NMOS经常使用于设想开关管和调剂管等；在计较机内存中，NMOS经常使用于设想DRAM和SRAM等存储器。

PMO的利用范畴

PMOS首要用于高频电路、射频电路、传感器等范畴。在高频电路中，PMOS经常使用于设想高频开关和调制器等；在射频电路中，PMOS经常使用于设想射频开关和衰减器等；在传感器范畴，PMOS经常使用于设想压力传感器、温度传感器等。
