LVDS ：低电压差分旌旗灯号（Low-Voltage Differential Signaling）是一种旌旗灯号传输形式的电平规范，LVDS传输撑持速率普通在155Mbps（约莫为77MHz）以上。它接纳极低的电压摆幅高速差动传输数据（接纳CMOS 工艺的低电压差分旌旗灯号器件），完成点对点（或则点对多：M-LVDS）的毗连，具备低功耗、低误码率、低串扰和低辐射等长处。
LVDS 器件的传输机制是把 TTL 逻辑电平转换成低电压差分旌旗灯号，以便于高速传输。与传统的 ECL逻辑比拟，它接纳 CMOS 工艺，其电压摆幅更低（LVDS只要 400mV，ECL 为 800mv），静态功耗更小（输入电流 3~5mA，只要 ECL 电路的 1/7），低 EMI，价钱更低，因此在中等频次（几百M~几GHz）差分旌旗灯号利用上具备较大的上风。

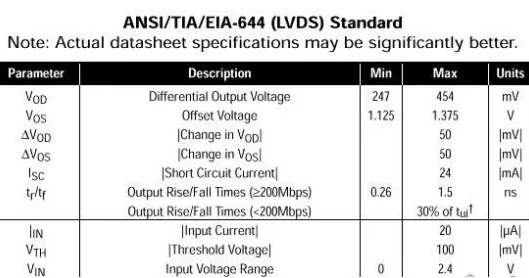

LVDS手艺规范有两个规范，即TIA（电讯产业联盟）/EIA（电子产业联盟）的ANSI/TIA/EIA-644规范（LVDS也称为RS-644接口）与IEEE 1596.3规范。
规范参数的拟定一方面取决于器件的制作工艺程度,另外一方面取决于该规范面向的利用处景的机能请求。这象征着在差别的参数里,思虑参数的取值的体例能够截然不同。

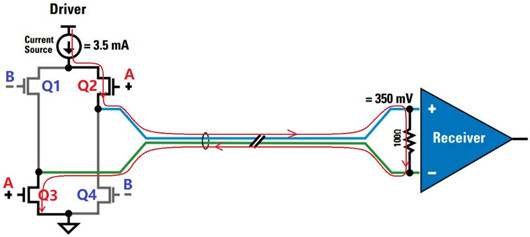

下图为典范的LVDS电路，接纳一对差分旌旗灯号线传输数据；经由过程驱动3.5mA的不变电流源，以350mV低振幅（100Ω终端婚配）的差动旌旗灯号来高速传递数据。其数据传输速率在规格内限制最大为655Mbit/秒，但这并不是极限值。经由过程参半导体厂商改良，能够完成3Gbit/秒摆布的高速传输速率。

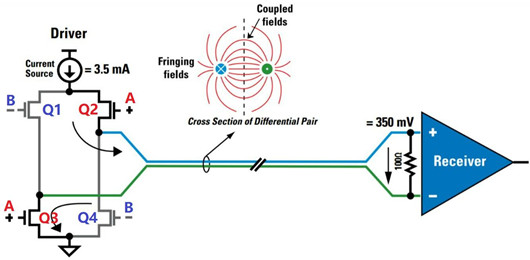

LVDS的输入端驱动是一个3.5mA的电流源，并由两组MOS管（4个）构成一对发送输入；
当A+导通，B-断开时：
1, 电流从右上角Q2（A+ MOS管）驱动出到蓝色传输线，即右上A+ MOS管电流标的目的是：电流源（Driver）右上A+ MOS管蓝色传输线100Ω终端电阻；
2, 左下角Q3（A+ MOS管）驱动接至GND，以是此时电流从绿色传输线经由过程左下角Q3流出到GND；左下A+ MOS管电流标的目的是：GND左下A+ MOS管绿色传输线100Ω终端电阻；
3, 全部电流通路终究电流在100Ω终端电阻侧导通，并构成输入电压：3.5mA *100Ω = 350mV。
由于传输线供给的100Ω阻抗是交换阻抗，对直流来讲是传输线是高阻抗，以是终端必须有100Ω端接电阻来供给旌旗灯号牢固电平状况下的回流，以保障输入电压；
须要再次夸大的是：3.5mA电流从电源源流出到蓝色传输线，和绿色传输线3.5mA电流流入GND，这二者同时产生的，能力保障旌旗灯号边沿的同步；驱动电流的途径并非是：电流源Q2蓝色传输线100Ω终端电阻绿色传输线Q3GND。
当B-导通，A+断开时：
1, 此时3.5mA驱动电流从左上角Q1（B- MOS管）流出，并流入绿色传输线；
2, 同时蓝色传输线电流流入右下角Q4（B- MOS管）；
详细电流传输的标的目的，如上。
3, 电流通路终究电流仍是在100Ω终端电阻侧导通，可是电流标的目的与“A+导通，B-断开”相反，并构成反向的输入电压：-3.5mA *100Ω = -350mV。
终究在输入端构成 +350mV和-350mV旌旗灯号摆幅的差分输入。
