PWM(Pulse Width Modulation)，即脉冲宽度调制。脉宽调制手艺：经由过程节制半导体开关器件的通断时候，在输入端取得幅度相称而宽度可调的波形(称PWM波形)，从而完成节制输入电压的巨细和频次来改良输入波形。
PWM 电路首要功效是将输入电压的振幅转换成宽度必然的脉冲，换句话说它是将振幅转换成脉冲宽度。普通switching 输入电路只能输入电压振幅必然的旌旗灯号，为了输入近似正弦波之类电压振幅变更的旌旗灯号，是以必需将电压振幅转换成脉冲旌旗灯号。
PWM（脉冲宽度调制）电路任务道理首要基于调理占空最近节制摹拟电路。占空比是指高电平在一个周期内所占的比例。经由过程转变占空比，可以或许完成输入电压的调理。比方，占空比为50%时，输入电压为5V的一半，即2.5V。占空比越大，输入的均匀电压也就越大，反之则越小。
PWM旌旗灯号的频次是指1秒钟内旌旗灯号从高电平到低电平再回到高电平的次数，也便是一秒钟内PWM有几多个周期。频次与占空比有关，可以或许经由过程转变频次来调理占空比，从而转变输入电压。

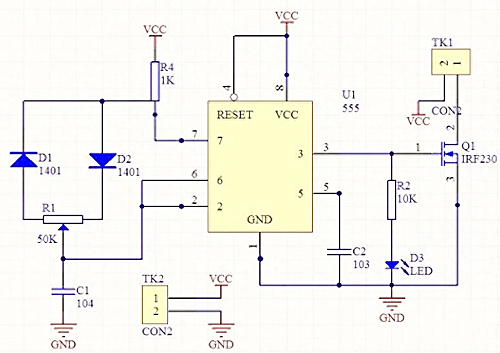

555PWM脉宽调制电路
操纵555时基芯片建造的PWM调光电路，因555芯片价钱昂贵，内部原件少，靠得住性高档长处，它的操纵场所很是普遍。

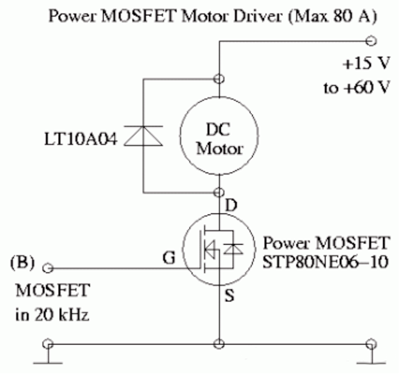

MOSFET PWM机电驱动电路
PWM整流电路
由全控性功率开关器件组成，接纳脉冲宽度调制 (Pulse Width Modulati-om，PWM) 节制体例。PWM 整流电路也不是传统意思上的AC/DC 变更电路，而是一种可以或许完成电能双向变更的电路。
当 PWM 整流电路从电网领受电能时，任务于整流状况;当PWM 整流电路向电网反应电能时，则任务于有源逆变状况。按照差别的分类，PWM 整流电路有差别的范例，按电路的拓扑布局和外特征，PWM 整流电路可分为电压型和电流型，二者的区分在于直流侧滤波形式的差别，电压型整流电路接纳大电容，电流型整流电路则接纳大电感。电压型 PWM 整流电路操纵更加普遍。
