lcr电桥，L是电感(Inductance), R是电阻（Resistance），C是电容（Capacitance）。LCR数字电桥是能够或许丈量电感，电容，电阻，阻抗的仪器，lcr电桥接纳SMT外表贴装工艺，丈量速率快，读数不变。

lcr电桥道理图

数字电桥的丈量工具为阻抗元件的参数，包含交换电阻R、电感L及其品德因数Q，电容C及其消耗因数D。是以，又常称数字电桥为数字式LCR丈量仪。其丈量用频次自工频到约100千赫。根基丈量偏差为0.02%，普通均在0.1%摆布。

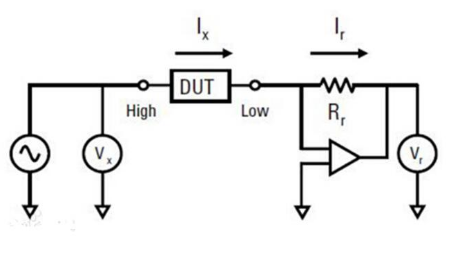

数字电桥道理如图所示。图中DUT为被测件，其阻抗用Zx表现，Rr为规范电阻器。切换开关可别离测出二者的电压Ux与Ur，因而有下式：

Zx = Ux/Ix = Rr * Ux/Ur

此式为一相量干系式。如利用相敏检波器(PSD)别离测出Ux和Ur对应于某一参考相量的同相量份量和正交份量，而后经模数转换(A/D)器将其转化为数字量，再由计较机停止单数运算，便可取得构成被测阻抗Zx的电阻值与电抗值。

从图中的线路及任务道理可见，数字电桥只是担当了电桥传统的称号。现实上它已落空传统典范交换电桥的构成情势，而是在更高的程度上回到以欧姆定律为根本的丈量阻抗的电流表、电压表的线路和道理中。

lcr电桥丈量体例

1. 加电

起首将电源线带IEC一端接到电桥左前方的IEC插座上，另外一端拔出适合的电源插座上，搬动电桥左前方的船形开关，即便电桥通电。通电后，显现器、量程及功效唆使器随之变亮。电桥可主动置于电感、电容丈量档，并联等效及1KHz频次状况。普通环境下，外部电路加电几秒钟后即能不变，便可停止丈量。

2.被测元件的接入体例

⑴凡是径向引线的元件可间接拔出组合测试夹夹板内，而接入特别柔性引线的元件时，应借助夹板聚散器停止，该聚散装配位于测试夹的正下方。

⑵接入轴向引线元件时，为防止扭折引线，可接纳轴向转接头，先把这两个配件别离拔出测试夹的两头，再将其间距调正到适合元件丈量的地位，而后便将轴向引线元件拔出两头的配件夹内。

⑶在轴向转接头必需相称安不变的场所，如在丈量大批的同类元件时，需接纳撑持板。

装置撑持板：起首把轴向转接头调剂到恰当的地位上，而后将撑持板悬置于轴向转接头上方，让每一个轴向转接头穿过撑持板上的槽缝，放好撑持板，将牢固螺钉瞄准电桥面板上的螺孔，最初上紧螺钉。注重：装置时不易将螺钉拧得过紧。

注重：本电桥虽能够或许对充电电容接入测试停止防护，但最好应将充电电容经恰当电阻放电后才停止丈量。

3.利用中注重读数及丈量前提显现

⑴仪器的6位显现不必然全数是有用显现，在某些丈量中丈量数据的未尾值能够跳动较大，应舍去这些跳动数值，读取其不变值。

(2)普通利用主动量程停止丈量，以保障挑选到切确的量程，操纵得手动体例能够察看现实任务量程。利用于同批同种丈量元件的批量测试时，能够挑选量程锁定形式任务。

(3)串-并联唆使

固然电桥具备显现串连或并联等效值的挑选性，但在倒霉的Q值环境下，用上述两种体例均不能够取得根基切确度。当须要修改某一显现体例以便进步根基切确度时，电桥经由过程下标s表现串连，下标p表现并联。

(4)频次提醒

200μF～2000μF的电容，200H～2000H的电感，丈量频次在100Hz只能取得根基切确度。一样，200pF～2nF的电容和200μH～2mH的电感，只要在1KHz丈量频次上能力取得根基切确度，是以取得最好测试机能，应挑选最适合的测试频次。

(5)测试电平显现

高K陶瓷电容或高导磁磁性电感器等，对测试旌旗灯号电平的巨细较为敏感，差别的测试电平会发生相异的丈量成果。同时，测试电平越低，丈量不变性越差。

利用了微处置器的LCR电桥则叫LCR数字电桥。普通用户又称这些为：LCR测试仪、LCR电桥、LCR表、LCRMeter等等。能够切确丈量大批电子元件：电容器、电感器、磁芯、电阻器、变压器、芯片组件和收集元件等的阻抗参数丈量。别的元件：印制电路板、继电器、开关、电缆、电池等的阻抗评价。
