可变增益缩小器(VGA)用于多种长途检测和通讯装备中，可以或许为须要高静态规模的旌旗灯号链供给超卓的机能。从超声波、雷达、激光雷达、无线通讯到语音阐发等操纵都操纵VGA来供给精采的机能。

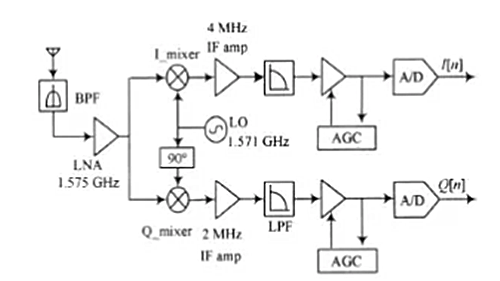

摹拟电路须要对旌旗灯号停止缩小或衰减，这一功效可由可变增益缩小器（VGA）完成。它在无线通讯的收／发信机摹拟前端中，起着相当首要的感化。图 1 是用于 GPS 的领受机摹拟前端图。处于基波频次的 VGA 弥补射频模块和中频模块的增益衰减；VGA 将输出旌旗灯号缩小到 A／D 转换器须要的幅度。AGC 环路转变领受机的增益，调剂各级旌旗灯号静态规模，不变输出旌旗灯号功率的感化。
对 VGA 电路，IIP3 和 THD 是首要的目标，由于它的输出旌旗灯号幅度很大。其次，为了完成宽增益规模调理，同时坚持差别增益输出功率下恒定的输出成立时候，请求 VGA 的增益与节制电压成 dB 线性。VGA 增益步长越小越 ，则对 ADC 的请求越下降。在文中，数字节制的 VGA 电路供给了 30 dB 的增益节制规模，操纵 7b 节制增益巨细，所耗面积和功耗小。

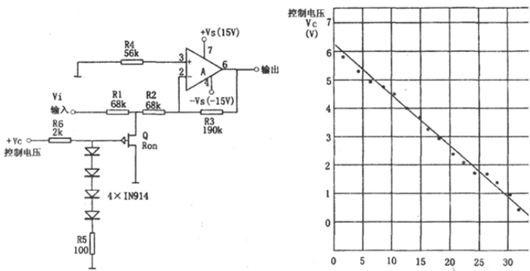

如图所示为压控增益缩小电路：
操纵场效应管栅极电压与漏-源极电阻RSD之间成类似对数干系可组成压控增益缩小器。该电路接纳集成芯片LM307作为缩小电路，采用反相输出情势。
由图（a）可知，RSD与R1组成分压电路（对Vi分压）。4个1N914二极管的管压降与电阻R5的压降之和即是场效应管的栅极电压VG。该VG与节制电压VC呈非线性干系，但节制电压VC与缩小器增益的衰减量的对应干系如图（b）所示。
由图（b）可知，节制电压VC越大，缩小器增益的衰减量越小，即当VC≥7V时，缩小器的增益最大（衰减最小）；当VC=0V时，缩小器增益的衰减量最大（增益最小）。
图（a）所示电路增益的最大值和最小值为：
当VC≥7v时，增益的最大值为：Avmax=-R3／（R1+R2）。
当VC=0V时，增益的最小值为：Avmin=-R3／（R2//RSD+R1）。
电路的下限停止频次取决于R1和场效应管极间电容所组成的低通滤波器。对图（a）所示元件参数，其最坏下限停止频次可达1.8MHz，该数值是在VC≥7V的环境下测得的（即电路增益最大时测得的）。

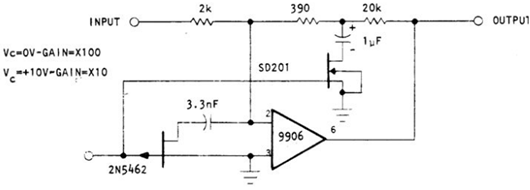

宽频带可变增益电路：
场效应晶体管可作为在光电9906运算缩小器的反应回路中的纯增益节制装备。电阻式T收集将SD201MOS晶体管用作接地脚，电阻值的挑选是为了晶体管电力地接近乞降点和主动地限定旌旗灯号总和。
