光电传感器是将光旌旗灯号转换为电旌旗灯号的一种器件。光电传感器普通由光源、光学通路和光电元件三局部构成。

光电传感器任务道理

光电传感器是经由过程把光强度的变更转换成电旌旗灯号的变更来完成节制的。

光电传感器在普通环境下，有三局部构成，它们分为：发送器、领受器和检测电路。

发送器瞄准方针发射光束，发射的光束普通来历于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不中断地发射，或转变脉冲宽度。领受器有光电二极管、光电三极管、光电池构成。在领受器的后面，装有光学元件如透镜和光圈等。在厥后面是检测电路，它能滤出有用旌旗灯号和操纵该旌旗灯号。

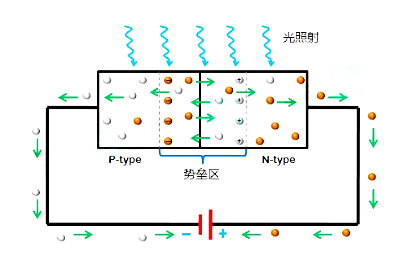

在光电传感器中，普通接纳光电二极管来检测光旌旗灯号。光电二极管由一个PN布局构成，此中P型区和N型区之间的界面称为PN结。当光电二极管存在光照时，光子激起了P型和N型地区的电子，从而发生光生载流子。而后，由于PN结的特别布局，电子会向N型地区挪动，而空穴会向P型地区挪动。挪动的电子和空穴在PN结分界处被搜集，并向外界构成光电流。是以，光电传感器的根基任务道理便是将光照射到光电二极管上，经由过程丈量光电二极管发生的光电流来检测光旌旗灯号的强度。

光电传感器的范例

⑴槽型光电传感器

把一个光发射器和一个领受器面临面地装在一个槽的两侧的是槽形光电。发光器能收回红外光或可见光，在无阻环境下光领受器能收到光。但当被检测物体从槽中经由过程时，光被遮挡，光电开关便举措。输入一个开关节制旌旗灯号，堵截或接通负载电流，从而完成一次节制举措。槽形开关的检测距离由于受全体布局的限定普通只要几厘米。

⑵对射型光电传感器

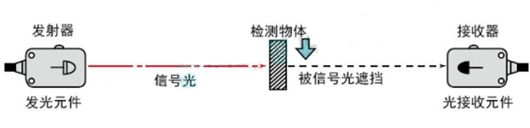

若把发光器和收光器分手开，就能够使检测距离加大。由一个发光器和一个收光器构成的光电开关就称为对射分手式光电开关，简称对射式光电开关。它的检测距离可达几米甚至几十米。操纵时把发光器和收光器别离装在检测物经由过程途径的两侧，检测物经由过程时反对光路，收光器就举措输入一个开关节制旌旗灯号。

⑶反光板型光电开关

把发光器和收光器装入统一个装配内，在它的后方装一块反光板，操纵反射道理完成光电节制感化的称为反光板反射式(或反射镜反射式)光电开关。一般环境下，发光器收回的光被反光板反射返来被收光器收到;一旦光路被检测物盖住，收光器收不到光时，光电开关就举措，输入一个开关节制旌旗灯号。

⑷分散反射型光电开关

它的检测头里也装有一个发光器和一个收光器，但后方不反光板。一般环境下发光器收回的光收光器是找不到的。当检测物经由过程时盖住了光，并把光局部反射返来，收光器就收到光旌旗灯号，输入一个开关旌旗灯号。

光电传感器的感化

1、条形码扫描笔

条形码扫描笔是一种操纵，它能够将光芒转化为电旌旗灯号，经由过程扫描条形码来获得信息。扫描笔头在条形码上挪动时，若是碰到玄色线条，就会领受光芒的光，而若是碰到红色距离，就会反射到光敏三极管的基极，从而发生响应的光电流，从而完成对条形码信息的辨认。

2、丈量转速

光电传感器的操纵首要是用来丈量电念头的转速。经由过程在电念头的扭转轴上涂上口角两种色彩，当电念头动弹时，反射光和不反射光停止瓜代呈现。光电传感器经由过程中断领受光的反射旌旗灯号，并输入中断的电旌旗灯号，再颠末缩小器及整形电路缩小和整形，最初由电子数字显现器输入机电的转速。

3、光电式烟雾报警器

光电式烟雾报警器在不烟雾的环境下，发光二极管会收回光芒，而光电三极管不会接管到旌旗灯号。当有烟雾时，发光二极管收回的光芒被烟雾颗粒折射，使三极管接管到光芒，从而发生旌旗灯号输入并报警。
