电流源电路普遍利用于产业节制体系中。电流，而不是电压，被用来长间隔传输摹拟丈量。电流传输具备过电压旌旗灯号的长处。电流不受长接线增添的电阻的影响。另外，电流旌旗灯号不太轻易遭到电噪声或电磁搅扰(EMI)的影响。
电流源与电压源比拟

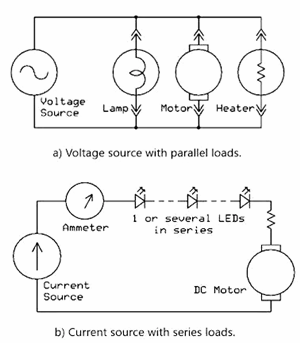

图. 电压负载并联 (a)，而电流负载串连 (b)
将负载并联到电压源会增添电流但不会转变电压，除非总电流大于电源（发机电或电池）能够供给的电流。
如图b所示，在电流源的示例中，负载是串连增加的。若是增加额定的发光二极管(LED)，电阻就会产生变更。若是取下机电(换成短路)，电压会转变，但电流不会转变。除非总负载电压跨越电流源所能供给的电压，不然电流将坚持恒定。
若何设想电流源？

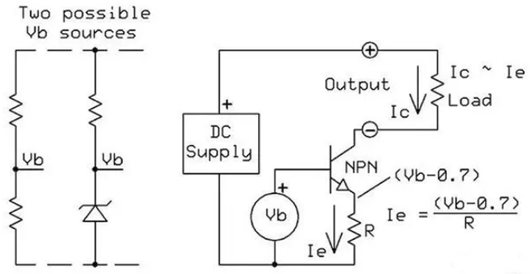

下图展现了一个简略的单晶体管电流源电路。
因为 NPN 晶体管的基极-发射极的压降，发射极电压比基极电压 (Vb) 低约 0.7伏。发射极电流 Ie 即是 Ve/R。不管集电极上的电压若何，集电极电流都是恒定的，约莫即是 Ie。总的来讲，因为经由过程底座的电流很小，它约莫会下降百分之一。
该电路偶然被称为电流接收器，因为它从电源罗致或接收电流。要将其变动为源极，请将 NPN晶体管替换为PNP 晶体管并将电路倒过去，将负输出毗连到大众端。
若是 Vb 可变，则 Ie 和 Ic 将按比例变更。图中还显现了两个能够的牢固电压源。若是电源电压产生变更，则利用两个电阻器的电阻器会产生变更，从而致使电流产生变更。虽然电源电压产生变更，齐纳源仍将坚持恒定。

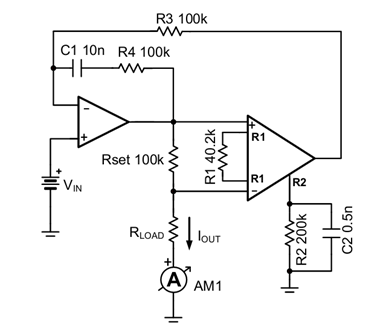

0-5V输出，0-5uA输出的电流源。
第一级运放选用的是超低平衡电压的单电源运放OPA333。采样缩小选用的是高精度的单电源仪表缩小器INA326。
电流源电路中的电流设定普通都是由钳位住采样电阻上的电压来肯定的。流过它的电流构成的电压Vset=0.1V 经仪表缩小器缩小后输出到运放的负向输出端。
因为运放“虚短”，则运放会坚持Vout_ina与Vin为统一电压。如许当Vin变更时，Rset上的电压也会等比例变更。从而受控的电流也是同比例变更。
