用以完成根基逻辑运算和复合逻辑运算的单位电路称为门电路。
门电路是数字电路中最根基的逻辑单位。它能够使输入旌旗灯号与输入旌旗灯号之间产生必然的逻辑干系。
在数字电路中，旌旗灯号多数是用电位（电平）凹凸两种状况表现，操纵门电路的逻辑干系能够完成对旌旗灯号的转换。
经常操纵的门电路在逻辑功效上有与门、或门、非门、与非门、或非门、与或非门、异或门等几种。
门电路的分类
分立元件门电路：用分立的元件和导线毗连起来构成的门电路。
集成门电路：把构成门电路的元器件和连线都建造在一块半导体 芯片上，再封装起来，便构成了集成门电路。此刻操纵最多的是CMOS和TTL集成门电路。
现实操纵的门电路都是集成电路。在集成电路设想进程中，将庞杂的逻辑函数转换为详细的数字电路时，不论是手工设想仍是EDA东西主动设想，凡是要用到七种根基逻辑（与、或、非、与非、或非、同或、异或）的图形表现，在电路术语中这些逻辑操纵标记被称作门，对应的详细电路就叫做门电路，包含某个根基逻辑或多个根基逻辑组合的庞杂逻辑。比方完成取反功效的反相器，就叫做非门；完成“先与后反”功效的便是与非门，以下图所示。

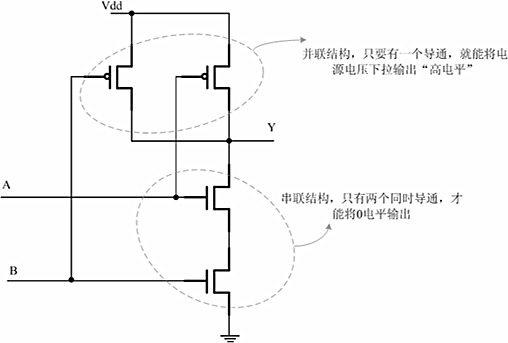

与非门由两个N管和两个P管构成：P管并联，一端接电源；N管串连，一端接地。按照CMOS布局互补的思惟，每一个N管城市和一个P管构成一对，它们的栅极连在一路，作为与非门的输入；输入则在“串-并”布局的中间。当输入端A、B中只需有一个为0时，下面接地的通路断开，而下面接电源的通路导通，就输入高电平1；而只要A、B同时为1时，才会使接地的两个串连NMOS管都导通，从而输入低电平0。而这恰是与非门的逻辑：只要两个输入都为1时，输入为0；不然成果为1。

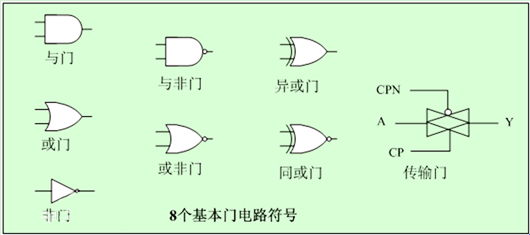

上述7种根基逻辑对应的门即为：与门、或门、非门、与非门、或非门、异或门、同或门。别的另有一个经常操纵的根基门电路叫传输门，能够摹拟“开关”的举措，固然也是由MOS-FET构成的，操纵了其栅电压节制MOS管导通的道理；当CP为1，A的数据能够传到B端，当CP为0时，其内部晶体管停止，能够把电路中的通路姑且关断。它们的逻辑标记如图所示。
门电路几近能够构成数字电路外面任何一种庞杂的功效电路，包含近似于加法、乘法的运算电路，或寄放器等具备存储功效的电路，和各类自在的节制逻辑电路，都是由根基的门电路组合而成的。
警笛旌旗灯号产生器电路普通用于报警电路中，经由过程高音和高音的互换发声，起到警示感化。

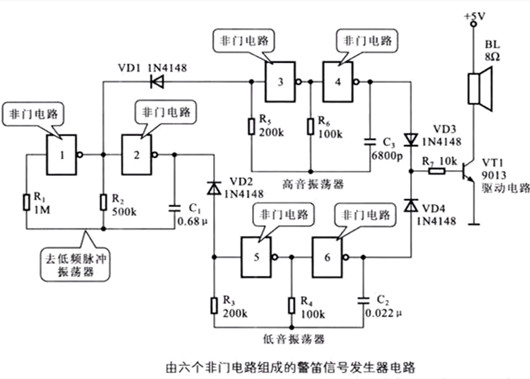

由六个非门电路构成的警笛旌旗灯号产生器电路以下图：
非门1、2构成超低频脉冲振荡器，非门3、4构成高音振荡器，非门5、6构成高音振荡器。超低频脉冲振荡器的输入经由过程二极管VD1，VD2节制高、高音振荡器轮番发声，振荡旌旗灯号别离经VD3，VD4由半导体三极管VT1缩小后鞭策扬声器发声。
