门电路是数字电路中最根基的逻辑单位。最根基的门电路有与门电路，或门电路，非门电路等。

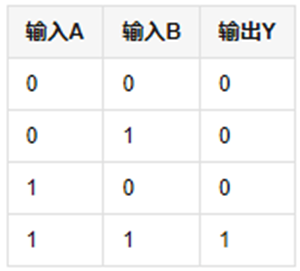

与门又称“与电路”、逻辑“积”、逻辑“与”电路。是履行“与”运算的根基逻辑门电路。有多个输入端，一个输入端。当一切的输入同时为高电平（逻辑1）时，输入才为高电平，不然输入为低电平（逻辑0）。其二输入与门的数学逻辑抒发式：Y = AB，对应的真值表以下：
与门的完成体例包含利用CMOS逻辑、NMOS逻辑、PMOS逻辑和二极管完成等。

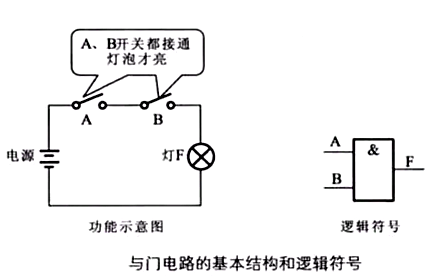

与门电路的根基布局和逻辑标记见下图：
在与门电路功效表现图中，只需在开关A和B都闭合时，灯才会亮，若是A和B中肆意一个处于开路状况，灯就不会亮。

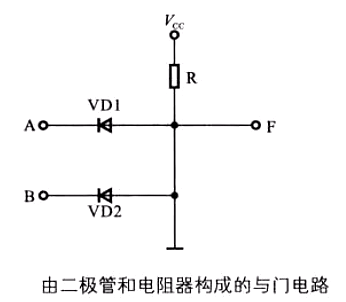

由二极管和电阻器组成的与门电路见下图：
图中A，B为两个输入变量，F为输入变量，当A,B均为高电平，F为高电平，A,B只需有一个为低电平，F就为低电平。

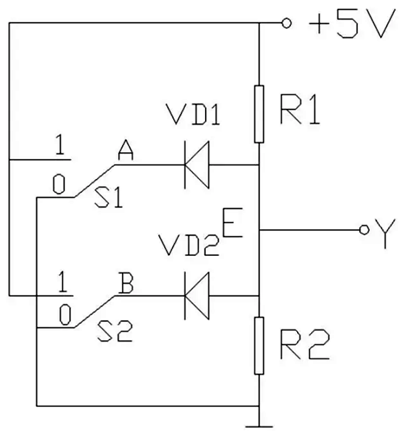

如图所示，是由二极管和电阻组成的电路，此中A、B为输入端，S1、S2为开关，Y为输入端，单的+5V电压经R1、R2分压，在E点获得+3V电压。
当S1、S2均拨至地位“2”时，A、B端对地电压都为0V,因为E点电压(注：各点电压均指该点对地电压。以下同)为3v,以是二极管VD1、VD2都导通，E点电压顿时降落到0.7V,Y端输入电压为0.7V。
当S1拨至地位“2”、S2拨至地位“1”时，A端电压为0V,B端电压为5V,因为E点电压为3V,以是二极管vD1顿时导通，E点电压降落到07V,此时VD2正端电压为0.7V,负端电压为5V,VD2处于停止状况，Y端输入电压为0.7V。
当S1拨至地位“1”、S2拨至地位“2”时，A端电压为5V,B端电压为0v,VD2导通VD1停止，E点为0.7V,Y端输入电压为0.7V。
当S1、S2均拨至地位“1”时，A、B端电压都为5V,VD1、VD2均不能导通，E点电压为3V,Y端输入电压为3V。
为了阐发便利，在数字电路中通常将0~1V规模的电压划定为低电平，用“0”表现，将3-5V规模的电压称为高电平，用“1”表现。按照该划定，可将与门电路任务道理简化以下
当A=0、B=0时，Y=0;
当A=1、B=0时，Y=0;
当A=0、B=1时，Y=0;
当A=1、B=1时，Y=1。
因而可知，与门电路的功效是：只需输入端都为高电日常平凡，输入端才会输入高电平；只需有一个输入端为低电平，输入端就会输入低电平。
