RC正弦波振荡电路

RC正弦波振荡电路又称文氏电桥振荡电路，能够设想频次为f=1/2πRC的正弦波产生器。

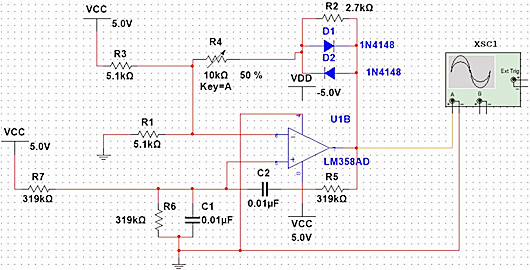

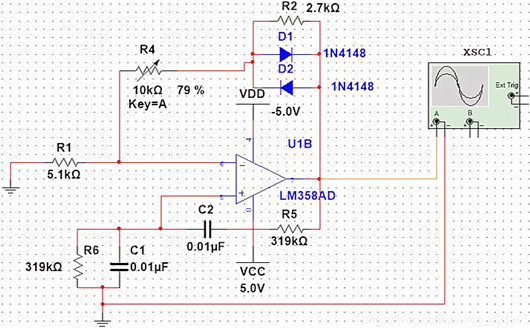

RC正弦波振荡电路设想：50Hz,振幅为3.47V

电路阐发：

1.起振前提取决于R1, R4，R2与1N4148并联电阻（上面简称Rf）请求R4+Rf＞=2R1;组成缩小3倍的负反应电路，按照1N4148的特征，即颠末1N4148的电流增大，其电阻变小，两个1N4148是因为交换，再并联R2是从结果来看，波形加倍标致，从阻值方面看，并联一个电阻削减了Rf的电阻。

2.上面的串并联RC电路，能够决议正弦波的频次1/2πRC。

注重事变：运算缩小器既要供给正电源也要供给负电源，不然会呈现失真景象。若是不负电源须要从头设想电路。

RC移相式正弦波振荡器

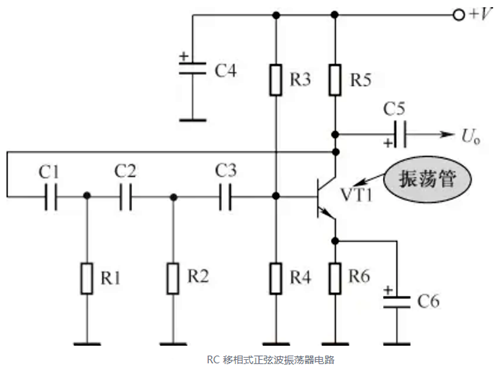

图所示是RC移相式正弦波振荡器电路。电路中，VT1 接成共发射极缩小器电路，VT1 为振荡管，Uo这一振荡器的输入旌旗灯号，为正弦旌旗灯号。

1．直流电路

电路中的电阻R3 和R4 组成VT1 的分压式偏置电路，R5 是VT1 的集电极负载电阻，R6 是VT1 的发射极电阻，VT1 具备处于缩小状况的直流电路任务前提。VT1 任务在缩小状况下，这是一个振荡器所必需的。

2．正反应电路

正反应进程：共发射极缩小器电路具备反相的感化，即输入旌旗灯号电压与输入旌旗灯号电压之间相位差为180°，如若对缩小器的输入旌旗灯号再移相180°后加到缩小器的输入端，那末就移相了360°，如许反应返来的旌旗灯号与输入旌旗灯号之间是同相的干系。

由RC 移相电路任务特征可知，RC 电路能够对旌旗灯号停止移相，每个RC 移相电路对输入的相位移最大为90°，但此时输入旌旗灯号电压已为零了，就不能知足振荡的幅度前提了，如许最大移相量不能接纳90°，以是要再移相180°必须最少要3 个RC 移相电路。

电路中的电容C1 和电阻R1 组成第一个RC超前移相电路，C2 和R2 组成第二个RC 移相电路，C3 和缩小器输入电阻（因为R3、R4 和VT1 的输入电阻并联）组成第三个RC 移相电路。

这3 个RC 移相电路对旌旗灯号移相180°，再加上VT1 共发射极缩小器电路自身的180°移相，使VT1 集电极经3 个RC 移相电路后加到VT1基极上的旌旗灯号相位与基极上原旌旗灯号相位不异，以是这是正反应进程，知足相位正反应前提。

3．振荡进程

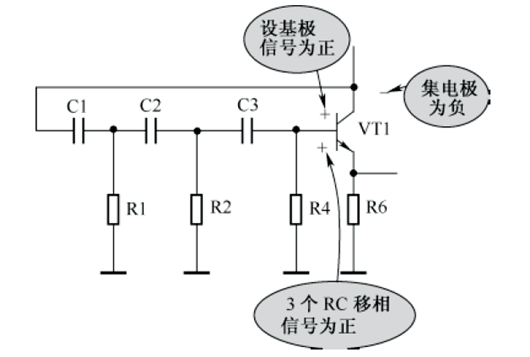

下图所示为振荡旌旗灯号相位表示图，设振荡旌旗灯号相位在VT1 基极其正，经VT1 倒相缩小（VT1 接成共发射极缩小器，其集电极旌旗灯号电压相位与基极旌旗灯号电压相位相反），这一振荡旌旗灯号插手3 个RC 移相电路，对旌旗灯号再移相180°，使反应旌旗灯号电压相位与VT1 基极上输入旌旗灯号电压相位之间同相，合适振荡的相位前提。

电路阐发

现实上，三极管VT1 移相180°，3个RC 移相电路累计移相180°，如许共移相360°，为正反应。

同时，VT1 自身具备缩小才能，如许又合适幅度前提，振荡器便能振荡。振荡旌旗灯号从VT1 的集电极输入，经由过程耦合电容C5 送出振荡器。
