把直流电变为交换电称为逆变，逆变电路的利用很是普遍。当须要蓄电池、干电池、太阳能电池等直流电源向交换负载供电时，就须要逆变电路。除此以外，利用很是普遍的交换电机调速用变频器、不中断电源、感到加热电源等电力电子装配的焦点电路便是逆变电路。

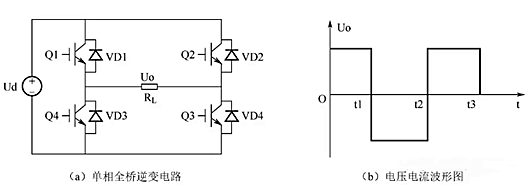

图(a)单相全桥逆变电路道理：单相全桥逆变电路也称为‘H桥’电路，由四个功率开关管及其驱动赞助电路构成，任务时Q1与Q4通断互补、Q2与Q3通断互补。当Q1、Q3闭合，Q2、Q4断开时，负载电压Uo为正;当Q1、Q3断开，Q2、Q4闭合时，负载电压Uo为负，Uo波形如图(b)所示。Q1、Q3和Q2、Q4瓜代导通，使得负载上取得交换电能。当负载不是纯电阻时，负载电压和负载电流不是同相位，这时候开关管的寄生二极管D1-D4则起着电流续流的感化。

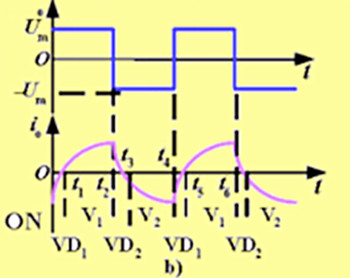

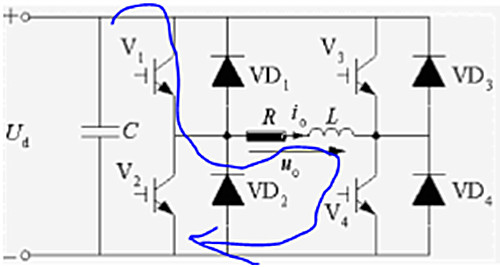

1.t1-t2时辰
①给V1和V4守旧旌旗灯号，给V2和V3关断旌旗灯号
②负载两头电压为正Ud，流经负载的电流为正。
③VD1、VD2、VD3、VD4反偏停止。电容C-V1-R-L-V4-C构成回路，C对L储能

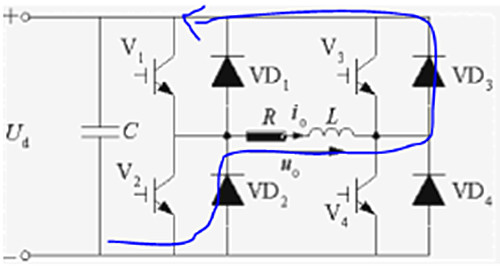

2.t2-t3时辰
①给V1和V4关断旌旗灯号，给V2和V3守旧旌旗灯号。
②负载两头电压为负Ud，流经负载的电流为正
③V2和V3固然给的守旧旌旗灯号，可是电流为负，以是V2和V3反偏停止
④由C-VD2-R-L-VD3-C构成续流回路，L对C充电

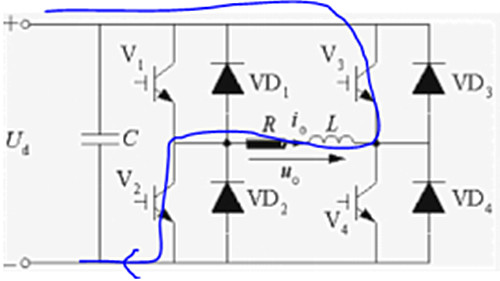

3.t3-t4时辰
①给V1和V4关断旌旗灯号，给V2和V3守旧旌旗灯号
②负载两头电压为负Ud，流经负载的电流为负
③V2和V3正偏守旧，VD1、VD2、VD3、VD4反偏停止。
④由C-V2-R-L-V3-C构成回路，电容C对L储能

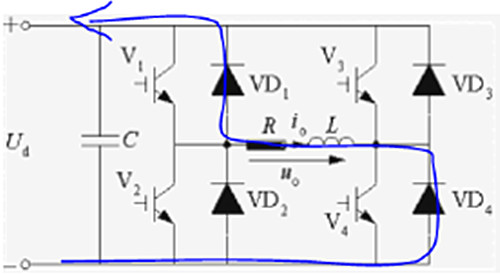

4.t4-t5时辰
①给V1和V4守旧旌旗灯号，给V2和V3关断旌旗灯号
②负载两头电压为正Ud，流经负载的电流为负
③V1和V4固然给守旧旌旗灯号，可是V1和V4反偏停止
④C-VD4-L-R-VD1构成续流回路，L对C充电。
