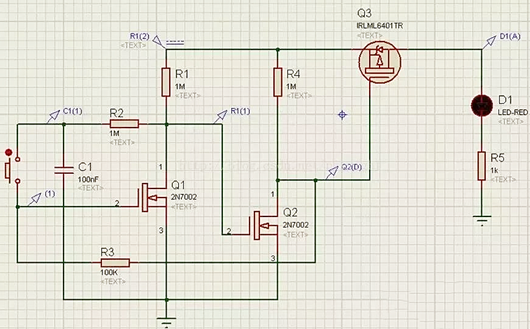

因为mos管初始状况是随机的，可以或许先假定Q1的G极其高电平，Q1处于导通状况，D极输入低电平，使Q2的G极其低电平，Q2处于停止状况，输入高电平，以是Q3也处于停止，总的输入电源封闭，灯不亮。同时Q2l输入的高电平经由进程R3反应给Q1使其导通，全部体系处于不变状况。
当按下按键时，Q1的G极变成低电平，使其停止，输入变成高电平，高电平接到Q2的G极，使其导通，Q2输入低电平，以是Q3也导通，总的输入电源翻开，灯亮了。

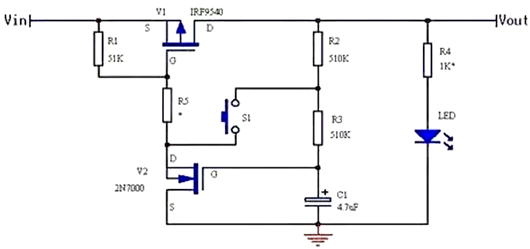

此电路可以或许利用于很宽的电压规模（4.5V~40V，最大19A的电流），R5为可选，当输入电压小于20V时可短接；输入电压大于20V时倡议接上，R5的取值应知足与R1的分压使MOS管V1的GS电压大于-20V小于-5V（在V2导通时），尽可能使V1的GS电压在-10V~-20V之间以使V1输入大电流。
按钮按下前，V2的GS电压（即C1电压）为零，V2停止，V1的GS电压为0，V1停止无输入；当按下S1，C1充电，V2 GS电压回升至约3V时V2导通并敏捷饱和，V1 GS电压小于-4V，V1饱和导通，Vout有输入，发光管亮（此时应铺开按钮）C1经由进程R2、R3持续充电，V1、V2状况被锁定；
当再次按下按钮时，因为V2处于饱和导通状况，漏极电压约为0V，C1经由进程R3放电，放至约3V时，V2停止，V1栅源电压大于-4V，V1停止，Vout无输入，发光管灭（铺开按钮），C1经由进程R2、R3及外电路持续放电，V1、V2坚持停止状况。
注：S1使Vout翻开或封闭后应铺开按钮，不然会构成开关振荡。
本例电路可完成经由进程按一次按键S1完成开机，再按一次S1完成关机的功效。

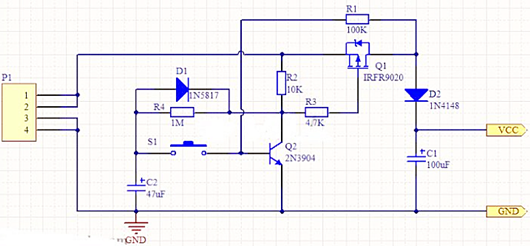

电路任务进程：
电路中毗连器P1是一个电源毗连器，电源+从1，2脚输入，电源地从3，4脚输入。
电路上电后，P-MOS管Q1的G极和S极都是为高电平，以是Q1处于停止状况，VCC出不电源输入。同时，电容C2经由进程电源，电阻R2，电阻R4充电。C2上的电压会渐渐回升。
当按下开关S1时，电容C2上的电压加在三极管Q2的基极上，使Q2饱和导通。此时PMOS管Q1的G极被三极管Q2拉低至低电平，使MOS管的GS电压为负，Q1导通。毗连器P1输入的电源经由进程MOS管，二极管D2输入至VCC。同时颠末反应电阻R1，将输入的电源电压加至三极管Q2的基极，坚持Q2导通。
以是，这个时辰即便按键S1松开，电路也会坚持在开机状况，这便是自锁的感化。
电路开机后，电容C2经由进程二极管D1，三极管Q2完整放电，使C2上的电压为低电平。为电路关机做筹办。
须要关机时，按下开关S1，电容C2上的低电平电压拉低Q2的基极电压，使Q2停止。如许Q1的G极又规复高电平，MOS管GS间的电压不再可以或许坚持Q1的导通，以是Q1也停止，堵截电源通路，电路关机。
注重：
本例电路开机是不题目的，可是在关机时，电容C2上的电压不会是0，它是二极管D1的压降+三极管Q2的饱和管压降。以是，若是这个电压大于0.7V的话，就很难使电路关机。是以，二极管D1和三极管Q2的选型有一定的请求。
