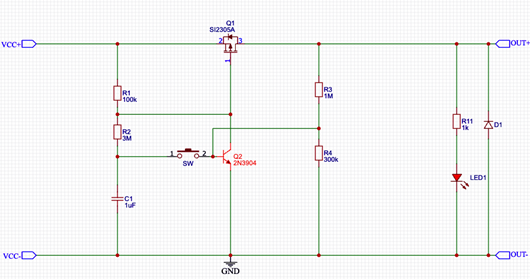

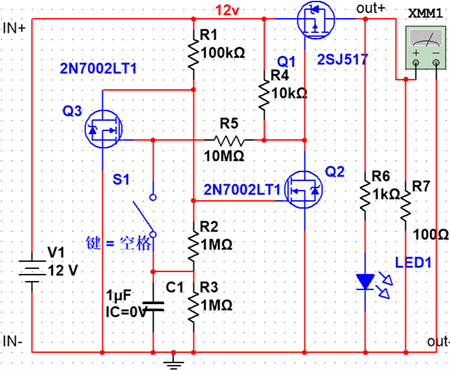

操纵MOS管完成单键自锁电子开关
申明(电路仅经由进程摹拟测试经由进程，现实请自行考证):
1、撑持电压：3-12V，摹拟时最高可以或许撑持到15V，更高电压请自行设想查验；
2、3-5V任务电压时，仅须要保留 Q1-Q2、R1-R6、C1、SW便可；
3、5-9V任务电压须要用到Q4及R7、R8；
4、9-12V时须要用到Q5及R9、R10；
5、电路中最好并入一个D1卸压二级管，避免后续电路中并入的电容搅扰；
6、Q4、Q5首要是为了下降采样电压值，使Q2处在临界值上，以是，若是是肯定的任务电压就可以或许牢固与R3串连的电阻值；
7、Q3首要是加速C1电压开释速率，削减开机后关机的期待距离，C2首要是增添不变性；
任务道理阐发：
1、上电后Q2 基极其低电平，致使停止，以是Q1 G极其高电平而停止；
2、当按下SW开关时，因C1布满电，此时由C1向Q2放电，致使Q2导通，Q1 G极变为低电平导通，R3组成的反应电路可以或许或许延续的给Q2 基极供电，完成自锁导通；
3、松开SW后，C1经由进程R2停止放电，变为低电平；
4、再次按下SW，C1 充电进程会将Q2基极电压拉低而停止，Q1因Q2停止 G极电压降低而停止，而R3反应电路也落空电压，以是Q2就贫乏了延续导通的前提而自锁封闭；
